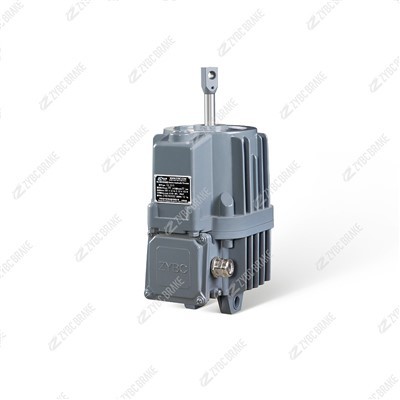

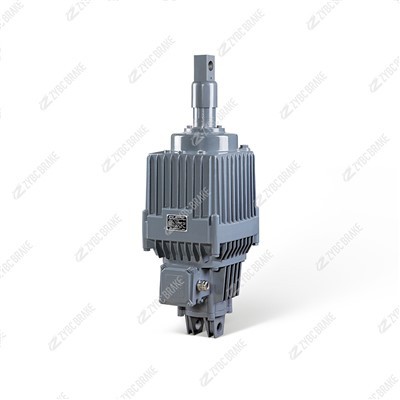

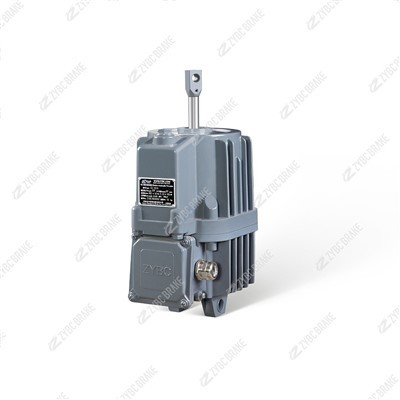

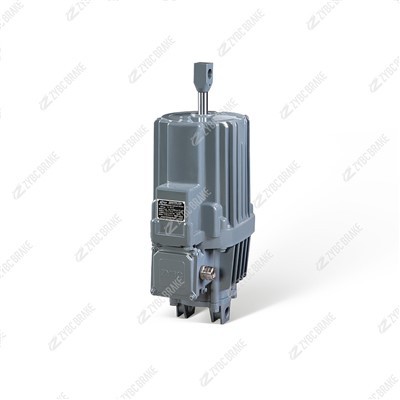

Kwalità Għolja ED Series Electro Hydraulic Thrusters







2. Prinċipju ta 'Ħidma

Is-Serje ED topera fuq aprinċipju ta' konverżjoni elettro-idrawlika ta' ċirku-magħluq, li jintegra mutur elettriku, pompa idrawlika, ġibjun u ċilindru f'unità kompatta. Iċ-ċiklu tax-xogħol tiegħu jinkludi tliet stati ewlenin:

2.1 1. Ħruġ tal-Imbottatura (Rilaxx tal-Break/Ingaġġ tal-Klaċċ)

Meta l-makkinarju (eż., parank tal-krejn) jiġi attivat, is-sistema ta 'kontroll tipprovdi enerġija ta' 380V AC (jew 220V AC) lill-mutur elettriku tat-thruster.

Il-mutur isuq pompa tal-irkaptu (jew pompa tal-vane) biex tiġbed żejt idrawliku mill-ġibjun integrat. Il-pompa tippressa ż-żejt (tipikament 8-16 MPa, skont il-mudell).

Iż-żejt taħt pressjoni jgħaddi f'ċilindru idrawliku li jaġixxi-wieħed, li jimbotta l-pistun u l-virga tal-ħruġ 'l barra. Din l-ispinta lineari (500–12,500 N) taġixxi fuq ir-rabta tal-lieva tal-brejk, u tegħleb it-tensjoni tar-rebbiegħa biex tirrilaxxa l-brejk (jew ingaġġa l-klaċċ).

2.2 2. Żamma tal-Imbottatura (Operazzjoni Sostnuta)

Ladarba l-virga tal-ħruġ tilħaq il-puplesija massima (50-200 mm), jinfetaħ valv ta 'ħelsien tal-pressjoni fil-pompa, li jiddevja ż-żejt żejjed lura lejn il-ġibjun. Dan iżomm pressjoni stabbli fiċ-ċilindru, u jżomm il-brejk rilaxxat (jew il-klaċċ ingaġġat) mingħajr tagħbija żejda fuq il-mutur.

Il-mutur ikompli jaħdem b'tagħbija baxxa, u jiżgura aġġustament immedjat tal-pressjoni jekk isseħħ tnixxija taż-żejt (eż., minħabba xedd tas-siġill).

2.3 3. Waqfien tal-Imbottatura (Ingaġġ tal-Brejk/Emerġenza)

Meta l-makkinarju jieqaf jew isseħħ emerġenza, is-sistema ta 'kontroll tnaqqas l-enerġija lill-mutur. Il-pompa tieqaf, u l-pressjoni idrawlika tinżel.

Valv ta' verifika mibni-fiħ iżomm iż-żejt milli jgħaddi lura immedjatament, iżda l-pressjoni residwa tinħela hekk kif il-molol tar-ritorn tal-brejk jimbotta l-konnessjoni tal-lieva. Dan jiġbed lura l-virga tal-ħruġ tat-thruster permezz ta 'backflow taż-żejt lejn il-ġibjun, u jippermetti li l-brejk jinqabad (jew il-klaċċ jinqala') u jwaqqaf il-makkinarju.

3. Struttura Ewlenija u Komponenti Ewlenin

Is-Serje ED għandha disinn kompatt u integrat b'erba' sottosistemi kritiċi, ottimizzati għal durabilità u manutenzjoni faċli:

3.1 1. Mutur Elettriku (Input ta' Enerġija)

Mutur ta' induzzjoni AC bi tliet fażijiet (standard: 380V AC, 50Hz; mhux obbligatorju: 220V AC, 60Hz) bi klassifikazzjonijiet ta' qawwa minn 0.37–7.5 kW. Juża insulazzjoni tal-Klassi F (reżistenza tas-sħana sa 155 grad) biex jiflaħ tħaddim kontinwu f'ambjenti ta' temperatura għolja - (eż. imtieħen tal-azzar).

Il-mutur huwa flanġ-immuntat direttament mal-pompa, li jelimina t-telf tat-trażmissjoni u jnaqqas id-daqs ġenerali tal-unità.

3.2 2. Pakkett tal-Enerġija Idrawlika (Konverżjoni tal-Enerġija)

Irkaptu/Ve Pump: Pompa ta'-storbju kompatta u baxxa (livell ta' storbju Inqas minn jew ugwali għal 75 dB) li tikkonverti r-rotazzjoni tal-mutur fi pressjoni idrawlika. Il-pompi tal-gerijiet jintużaw għal mudelli ta' pressjoni baxxa-sa-medja (Inqas minn jew ugwali għal 12 MPa), filwaqt li l-pompi tal-pala huma adattati għal mudelli ta'-pressjoni għolja (12–16 MPa).

Ġibjun Integrat: Ġibjun tal--ħadid fondut jew tal-aluminju (kapaċità: 0.5–5 L) li jaħżen żejt idrawliku (żejt minerali ISO VG 46). Jinkludi gauge tal-livell taż-żejt u nifs tal-arja biex iżżomm il-kwalità taż-żejt u tevita l-kontaminazzjoni.

Valv ta' Ħelsien tal-Pressjoni: Valv tas-sigurtà li jillimita l-pressjoni massima tas-sistema (8–16 MPa), li jipproteġi l-pompa, iċ-ċilindru u s-siġilli minn ħsara minn pressjoni żejda.

3.3 3. Ċilindru Idrawliku (Output tal-Forza)

Ċilindru wieħed li jaġixxi-b'virga tal-ħruġ miksija bil-krom-(dijametru: 20–60 mm) għal reżistenza għall-korrużjoni u moviment bla xkiel. It-toqba taċ-ċilindru (40–125 mm) jiddetermina l-output tal-ispinta, filwaqt li l-puplesija (50–200 mm) taqbel mar-rekwiżit tal-ivvjaġġar tal-lieva tal-brejk.

Is-siġilli tal-gomma nitrile (NBR) jew tal-fluworopolimeru (FKM) jipprevjenu t-tnixxija taż-żejt, u jiżguraw prestazzjoni affidabbli f'temperaturi minn -20 grad sa 80 grad (FKM għal mudelli ta 'temperatura għolja sa 120 grad).

3.4 4. Komponenti ta' Tkessiħ u Protezzjoni (Durabbiltà)

Xewk li jkessħu naturali: Ix-xewk fuq il-ġibjun u l-akkomodazzjoni tal-mutur ixerrdu s-sħana ġġenerata waqt it-tħaddim, u jipprevjenu s-sħana żejda taż-żejt (kritika għal applikazzjonijiet ta' xogħol kontinwu-bħal conveyors).

Djar Ambjentali: Folja-għata tal-azzar (protezzjoni IP54) tipproteġi l-komponenti interni mit-trab, l-umdità, u l-impatt mekkaniku-adattat għall-użu fuq ġewwa (fabbriki) u mgħottija fuq barra (portijiet).

Filtru taż-Żejt: Filtru ta 'ġbid ta' 10μm fil-ġibjun ineħħi l-kontaminanti miż-żejt, u jestendi l-ħajja tas-servizz tal-pompa u tas-siġill.

4. Karatteristiċi ewlenin u Vantaġġi

Is-Serje ED hija distinta mill-integrazzjoni, l-affidabbiltà u l-kompatibilità tagħha mas-sistemi tal-ibbrejkjar industrijali, b'benefiċċji ewlenin:

4.1 1. Disinn Integrat Kompatt

Il-kombinazzjoni tal-mutur, il-pompa, il-ġibjun u ċ-ċilindru f'unità waħda telimina l-ħtieġa għal pajpijiet u valvi idrawliċi esterni. Dan inaqqas l-ispazju ta 'installazzjoni b'40% meta mqabbel ma' sistemi maqsuma u jissimplifika l-wajers / pajpijiet.

4.2 2. Spinta Stabbli & Puplesija Preċiża

Is-sistema idrawlika ta' ċirku magħluq-iżżomm l-imbottatura konsistenti (± 5% tal-valur nominali) u l-eżattezza tal-puplesija (± 1 mm), tiżgura rilaxx bla xkiel tal-brejk/ingaġġ tal-klaċċ-li tevita t-tbandil tat-tagħbija fil-krejnijiet jew xokk mekkaniku fil-conveyors.

4.3 3. Rispons Mgħaġġel u Effiċjenza fl-Enerġija

Il-ħin tal-bini tal-imbuttatura-(mill-istartjar sal-puplesija massima) huwa Inqas minn jew ugwali għal 0.8 sekondi, li jippermetti rilaxx ta' malajr tal-brejk għal makkinarju b'ħinijiet ta' ċiklu qosra (eż. vinċijiet tal-port).

Il-valv ta 'ħelsien mill-pressjoni inaqqas it-tagħbija tal-mutur wara li jilħaq il-puplesija massima, jaqta' l-konsum tal-enerġija bi 30-50% meta mqabbel ma 'sistemi ta' tagħbija-kostanti.

4.4 4. Manutenzjoni Durabbli u Baxxa-

Muturi iżolati tal-Klassi F u siġilli ta'-kwalità għolja (NBR/FKM) jiżguraw ħajja ta' servizz ta' Iktar minn jew ugwali għal 10,000 siegħa ta' xogħol taħt tħaddim normali.

Il-ġibjun u l-filtru integrati jissimplifikaw il-bidliet taż-żejt (meħtieġa kull 6-12-il xahar), u siġilli/partijiet tal-pompa sostitwibbli jnaqqsu l-ispejjeż tal-manutenzjoni.

4.5 5. Kompatibilità Wiesgħa

Flanġijiet ta 'immuntar standardizzati u dimensjonijiet tal-vireg tal-ħruġ jaqblu mal-biċċa l-kbira tal-brejkijiet industrijali (eż., YWZ4, YWZ5 brejkijiet tanbur) u klaċċijiet. Dan jagħmel is-Serje ED sostitut universali għal thrusters legacy fi proġetti ta 'retrofitting.

5. Applikazzjonijiet Tipiċi

Is-Serje ED tintuża primarjament bħala unità ta' enerġija għal sistemi tal-ibbrejkjar u tal-klaċċ f'makkinarju tqil tal-industrija-:

Krejnijiet u paranki: Krejnijiet overhead, krejnijiet gantry, u paranki tal-minjieri-li jattivaw brejkijiet tanbur tas-serje YWZ- biex jikkontrollaw il-mekkaniżmi ta' l-irfigħ u l-ivvjaġġar.

Ċinegijiet: Belt conveyors (minjieri, impjanti tas-siment) u chain conveyors (imtieħen tal-azzar)-li jirrilaxxaw brejkijiet għat-trasport tal-materjal u jingaġġawhom għal waqfiet ta' emerġenza.

Vinċijiet u Windlasses: Vinċijiet tal-port, windlasses tat-tarzna, u vinċijiet tat-tħaffir lil hinn mix-xtut-li jipprovdu spinta biex jirrilaxxaw it-tagħbija-brejkijiet li jżommu waqt l-irfigħ.

Tagħmir metallurġiku: Imtieħen tal-irrumblar, handlers tal-coil tal-azzar, u paranki tal-kalkara tal-funderija-li jaġixxu brejkijiet biex jiżguraw pożizzjonament preċiż tal-komponenti tal-metall tqil.
