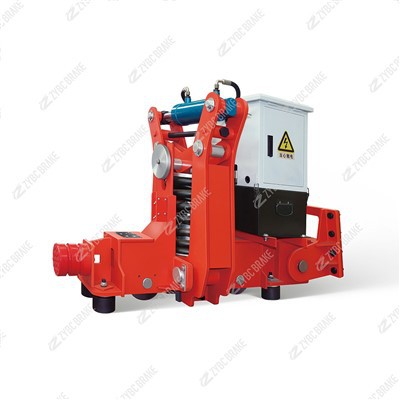

Serje ZYTJX Idrawliku Ferrovija Morsa - ZYTJX-250-P50-RL





1. Prinċipju ta 'Ħidma

Il-morsa topera bbażata fuq il-loġika ta' "ikklampjar-mmexxi mir-rebbiegħa + rilaxx idrawliku", supplimentata b'disinji ta' interlock tas-sigurtà u ta' kumpens tal-ilbies-. Il-proċess tax-xogħol ewlieni jinkludi tliet stati ewlenin:

1.1 Ikklampjar (Stat ta' Sigurtà Default)

Meta t-tagħmir immuntat fuq il-binarji-(eż., krejn gantry, conveyor tal-binarji) jingħalaq, jintefa, jew f'mod ta 'emerġenza, is-sistema idrawlika tiġi depressurizzata.

Molol interni ta 'diska ta' tensjoni għolja-(azzar liga 60Si2MnA) jirrilaxxaw forza elastika, billi jimbuttaw il-pjanċi tax-xedaq ta 'fuq u ta' isfel tal-morsa biex jagħlqu 'l ġewwa.

Il-pjanċi tax-xedaq (infurrati b'pads komposti tal-gomma reżistenti għall-ilbies) jaqbdu sewwa l-uċuħ ta 'fuq u tal-ġenb tal-binarju P50. Il-forza tal-ikklampjar ta '250 kN tiġġenera frizzjoni suffiċjenti biex tissakkar is-sett tar-roti tat-tagħmir, u tevita li tiżżerżaq minħabba l-gravità (fuq binarji inklinati), tagħbija tar-riħ, jew impatt estern.

Mekkaniżmu li jsakkar waħdu-fl-istruttura tax-xedaq jiżgura li l-morsa tibqa 'ingaġġata mingħajr input ta' enerġija addizzjonali, u jsaħħaħ l-affidabbiltà tal-pożizzjonament statiku.

1.2 Rilaxx (Stat Operattiv)

Meta t-tagħmir jeħtieġ li jiċċaqlaq, is-sistema idrawlika (pressjoni tax-xogħol: 12-16 MPa) tiġi attivata. Iż-żejt idrawliku jitwassal liċ-ċilindru tal-morsa, u jsuq il-pistun biex jegħleb il-forza tar-rebbiegħa tad-diska.

Il-pistun jiġbed il-pjanċi tax-xedaq 'il barra, u joħloq spazju ta' 5–8 mm bejn il-pads u l-binarju.

Il-morsa hija rilaxxata kompletament, u s-sett tar-roti tat-tagħmir jista 'jirrombla liberament tul il-ferrovija, li jippermetti moviment normali (eż., vjaġġar bil-krejn, trasport tal-conveyor).

1.3 Garanzija ta' Sigurtà u Stabbiltà

Rispons ta' Emerġenza: F'każ ta 'tnixxija tas-sistema idrawlika jew telf ta' enerġija, il-molol tad-diska immedjatament imexxu x-xedaq biex jerġgħu-ikklampjaw il-binarju, u jevitaw it-tagħmir runaway-kritiku għal binarji inklinati (Inqas minn jew ugwali għal 15-il grad) jew ambjenti ta 'riħ għoli-.

Ilbes Kumpens: Mekkaniżmu aġġustabbli mibni-jikkumpensa għall-użu tal-kuxxinett tal-gomma (sa 10 mm), li jżomm forza konsistenti tal-ikklampjar mingħajr aġġustament manwali.

Kontroll Interlock: Mgħammar bi swiċċijiet tal-limitu (protezzjoni IP67) li jibagħtu sinjali "ikklampjati" jew "rilaxxati" lis-sistema ta 'kontroll tat-tagħmir. It-tagħmir jista 'jibda biss jiċċaqlaq meta l-morsa tkun rilaxxata għal kollox, u tevita tħaddim ħażin.

2. Applikazzjonijiet Tipiċi

Iż-ZYTJX-250-P50-RL huwa ottimizzat għal makkinarju tqil immuntat fuq ferrovija P50 (kapaċità ta 'tagħbija: 50–500 tunnellata), li jadatta għal kundizzjonijiet tax-xogħol ta' barra, umdi, trab, jew inklinati. L-applikazzjonijiet ewlenin jinkludu:

2.1 Makkinarju tal-Port u tal-Kontenituri

Kompatibbli ma' krejnijiet gantry, stackers tal-kontejners, u loaders/unloaders immuntati bil-ferrovija-fil-portijiet. Issakkar it-tagħmir waqt it-tagħbija/ħatt jew l-għeluq tal-merkanzija, jirreżisti irjieħ qawwija kostali u jipprevjeni l-ispostament ikkawżat mill-vibrazzjoni tal-mewġ.

Adattat għal terminals tal-merkanzija bl-ingrossa (faħam, qamħ, minerali) biex jiġu żgurati conveyors ferrovjarji u magni tal-istivar, li jiżguraw is-sigurtà operattiva f'ambjenti ta'-arja miftuħa, b'riħ għoli-.

2.2 Tagħmir għall-Irfigħ u Trasport Industrijali

Użati għal krejnijiet gantry, mekkaniżmi ta' vjaġġar ta' krejn overhead, u karretti tat-trasferiment immuntati bil-ferroviji-f'imtieħen tal-azzar, tarznari, u fabbriki ta' makkinarju tqil. Jipprovdi qfil kontra -żliq waqt il-manutenzjoni tat-tagħmir jew l-irfigħ tal-biċċa tax-xogħol, speċjalment fuq binarji inklinati (eż. binarji tat-trasport inklinati tal-workshop).

Applikat għal turntables tal-ladle immuntati bil-ferrovija-u conveyors billetti f'impjanti metallurġiċi, jifilħu temperaturi għoljin (Inqas minn jew ugwali għal 120 grad ambjentali) u ambjenti trab filwaqt li jżommu kklampjar affidabbli.

2.3 Makkinarju tal-Kostruzzjoni u l-Inġinerija

Taqbel ma' krejnijiet tal-gantry immuntati fuq ferrovija-, tagħmir għall-erezzjoni tal-pont, u sistemi awżiljarji tal-binarji tal-magni tat-tħaffir tal-tunnel (TBM) f'siti ta' kostruzzjoni kbar. Jissakkar it-tagħmir waqt il-pawżi tal-kostruzzjoni jew l-installazzjoni tal-komponenti, u jipprevjeni li jiżżerżaq fuq binarji temporanji inklinati.

Adattat għal tagħmir tal-kostruzzjoni tal-enerġija mir-riħ (eż., paranki tat-turbini tar-riħ immuntati bil-ferroviji-) biex jiżgura l-magna waqt l-installazzjoni jew il-manutenzjoni tax-xafra, jirreżistu irjieħ qawwija f'farms tar-riħ muntanjużi jew kostali.

2.4 Tagħmir tal-Minjiera u l-Immaniġġjar tal-Materjal

Użat għal trasportaturi tal-minerali immuntati fuq il-ferroviji-, mekkaniżmi tal-ivvjaġġar tal-parank tal-mini, u vetturi tat-trasport bil-ferrovija taħt l-art f'minjieri kbar. Jadatta għal ambjenti taħt l-art umdi, fit-trab jew kemmxejn korrużivi, u jiżgura l-istabbiltà tat-tagħmir waqt l-għeluq jew it-tagħbija/il-ħatt.

Applikat għal trasportaturi tal-materjal tal-massa immuntati bil-ferroviji-f'impjanti tal-enerġija li jaħdmu bil-faħam-u fabbriki tas-siment, jipprevjenu l-ispostament tat-tagħmir indott tal-materjal-u jiżguraw is-sigurtà kontinwa tal-produzzjoni.
