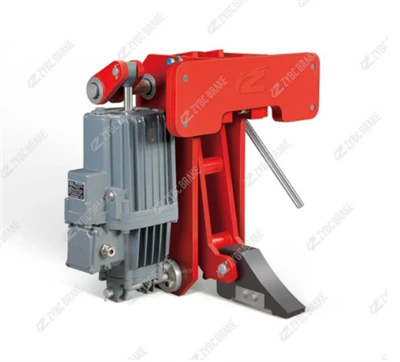

YFX-600/80-L YFX FREJJIET ELETTROIDRAWLIĊI TA' STORM BREJKING WEDGES FREJJIET





1. Prinċipju ta 'Ħidma

Il-brejk jopera bbażat fuq il-loġika tal-qalba ta' "ibbrejkjar misjuq mir-rebbiegħa + rilaxx elettro-idrawliku," imsaħħaħ b'mekkaniżmu ta' wedge għall-amplifikazzjoni tal-forza u rispons rapidu. Iċ-ċiklu tax-xogħol jinkludi tliet stati ewlenin:

1.1 Ingaġġ tal-Break (Stat ta' Sigurtà Default)

Meta l-makkinarju jkun stazzjonarju, mitfi, jew f'emerġenza, il-virga tal-imbottatura elettro-idrawlika hija de-enerġizzata u m'għandha l-ebda output idrawliku.

Molol tad-diska ta 'l-azzar liga ta' 60Si2MnA ta 'tensjoni interna għolja-jerħu forza elastika, billi timbotta l-mekkaniżmu tal-feles ta' l-azzar liga 42CrMo falsifikat. Dan imexxi żewġ żraben tal-brejk tal-azzar Q690 ta' saħħa-għoli biex jespandu 'l barra.

Il-kisi ta 'frizzjoni komposti bbażati fuq iċ-ċeramika ta' 25 mm ħoxna- fuq iż-żraben jorbtu sewwa mal-ħajt ta 'ġewwa tat-tanbur tal-brejk ta' saħħa-għoli HT400 ta '600 mm. It-torque ta 'frizzjoni iġġenerat ta' 80 kN·m jassorbi malajr l-inerzja tal-mekkaniżmu li jdur, iwaqqaf it-tagħmir jew iżomm sew tagħbijiet tqal biex jipprevjeni moviment aċċidentali.

Mekkaniżmu mibni-fil-kunjard awto-li jsakkar jiżgura li l-brejk jibqa' mqabbad b'mod stabbli mingħajr input addizzjonali ta' enerġija waqt iż-żamma tat-tagħbija statika.

1.2 Rilaxx tal-Brejk (Stat Operattiv)

Meta l-makkinarju jeħtieġ jaħdem, il-virga tal-imbottatura elettro-idrawlika ta' 380V AC (qawwa ta' 3–5 kW) tiġi enerġizzata. Il-pompa idrawlika interna tagħha tiġġenera pressjoni ta '10–16 MPa biex tmexxi l-virga tal-pistun 'il quddiem.

Il-virga tal-pistun timbotta l-feles biex tiċċaqlaq orizzontalment, tegħleb il-forza tar-rebbiegħa tad-diska u tiġbed iż-żraben tal-brejk 'l ġewwa permezz tal-mekkaniżmu ta' rabta. Spazju preċiż ta' 0.8–1.2 mm huwa ffurmat bejn il-kisi tal-frizzjoni u t-tanbur tal-brejk.

It-tanbur tal-brejk idur liberament max-xaft tal-makkinarju, li jippermetti li t-tagħmir (bħal krejnijiet tqal jew paranki tal-mini) jaħdem b'mod normali mingħajr frizzjoni tat-tkaxkir.

1.3 Rispons ta' Emerġenza u Garanzija ta' Stabbiltà

F'każ ta 'telf ta' enerġija, tnixxija tas-sistema idrawlika, jew sinjali ta 'għeluq ta' emerġenza, il-virga tal-imbottatura elettro-idrawlika titlef il-qawwa istantanjament, u l-pressjoni idrawlika tinħela. Il-molol tad-diska rebound fi żmien Inqas minn jew ugwali għal 0.3 sekondi, isuqu l-feles u ż-żraben tal-brejk biex jerġgħu -ikklampjaw it-tanbur, u jiksbu bbrejkjar rapidu ta 'emerġenza.

Aġġustatur ta 'clearance awtomatiku jikkumpensa għal sa 20 mm ta' xedd tal-kisi tal-frizzjoni, iżomm prestazzjoni konsistenti tal-ibbrejkjar u jevita aġġustamenti manwali frekwenti. Berings sferiċi li jillubrikaw waħedhom fil-konnessjoni jiżguraw trasmissjoni ta 'forza bla xkiel u moviment sinkronizzat taż-żraben.

2. Applikazzjonijiet Tipiċi

L-YFX-600/80-L huwa ddisinjat għal 1000–3000 tunnellata makkinarju industrijali ultra-tqil, li jeċċella f'ambjenti ħarxa b'trab għoli, temperatura għolja, u ċikli ta 'start-stop ta' frekwenza għolja. L-applikazzjonijiet ewlenin jinkludu:

2.1 Makkinarju ta 'l-irfigħ tqil

Kompatibbli ma 'krejnijiet overhead kbar, krejnijiet gantry, u paranki elettromanjetiċi fl-imtieħen tal-azzar, portijiet, u fabbriki ta' makkinarju tqil. Jipprovdi ibbrejkjar stabbli waqt l-irfigħ u t-trasport ta 'biċċiet tax-xogħol ultra-tqal (bħal billetti tal-azzar, komponenti kbar ta' tagħmir), jipprevjeni t-tħawwid jew il-waqgħa tat-tagħbija u jiżgura s-sigurtà operattiva.

Adattat għas-sistema ewlenija tal-ibbrejkjar ta 'vinċijiet elettriċi kbar, li tippermetti pożizzjonament preċiż tat-tagħbija u waqfien ta' emerġenza waqt proċessi ta 'rfigħ/inżul.

2.2 Makkinarju metallurġiku u tal-minjieri

Użati fil-paranki prinċipali, conveyors tax-xaft inklinati, u tagħmir għall-immaniġġjar tal-minerali ta 'minjieri kbar. L-egħluq ta 'protezzjoni IP65 tiegħu u l-kisi kontra l--korrużjoni jadattaw għal ambjenti ta' minjieri taħt l-art trab u umdi jew -miftuħa, u jiżguraw ibbrejkjar affidabbli għat-trasport tal-minerali.

Applikata għal conveyors billetta, turntables ladle, u drives awżiljarji tal-irrumblar f'impjanti metallurġiċi. Il-kisi tal-frizzjoni reżistenti-temperatura għolja (sa 600 grad ) jifilħu l-ambjent tax-xogħol ta '-temperatura għolja ħdejn l-azzar imdewweb, u jiżguraw ibbrejkjar stabbli ta' materjali ta'-temperatura għolja.

2.3 Tagħmir tal-Port u tat-Tbaħħir

Taqbel mal-krejnijiet gantry, stackers tal-kontejners, u loaders/unloaders tal-merkanzija bl-ingrossa f'portijiet kbar. Huwa jadatta għar-ritmu ta' tagħbija/ħatt ta' frekwenza għolja-tal-portijiet, li jipprovdi forza ta' ibbrejkjar b'saħħitha u stabbli biex tiżgura l-immaniġġjar sikur ta 'kontenituri jew merkanzija bl-ingrossa (bħal faħam, qamħ).

Jirreżisti l-umdità kostali u l-korrużjoni tal-isprej tal-melħ permezz ta' kisja kontra l--korrużjoni, u żżomm prestazzjoni affidabbli-fit-tul f'ambjenti tal-baħar.

2.4 Tagħmir Industrijali Tqil-Ieħor

Adattat għas-sistema ewlenija tal-ibbrejkjar ta 'conveyors ta' ċinturin ta 'materjal kbir f'impjanti tal-enerġija li jaħdmu bil--faħam u fabbriki tas-siment, li jipprevjenu l-backflow tal-materjal jew it-tifrix fuq conveyors inklinati.

Applikat għal tagħmir ta 'trazzjoni heavy-duty fi proġetti kbar ta' kostruzzjoni (bħal magni tat-tħaffir tal-mini, tagħmir għall-erezzjoni tal-pont), li tirrealizza deċelerazzjoni stabbli u ibbrejkjar tal-ipparkjar waqt il-moviment tat-tagħmir, li tiżgura s-sigurtà tal-kostruzzjoni.
