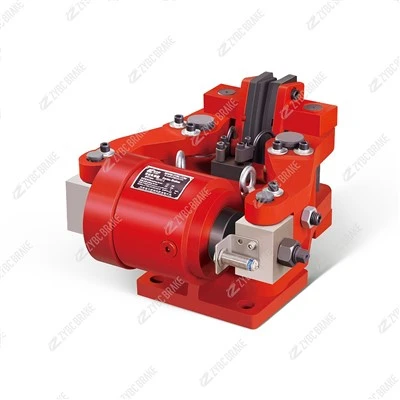

SBD50-D Brejk tas-Sigurtà

Installazzjoni u Użu tal-Brejk tas-Sigurtà SBD50-D

1. Installazzjoni

Prekawzjonijiet ta' Sigurtà Importanti:

• De-enerġizza:Qabel l-installazzjoni, kun żgur li s-sorsi kollha ta 'enerġija (elettrika, idrawlika, pnewmatika) għas-sistema u l-brejk huma iżolati u msakkra/tagged out (LOTO).
• Immaniġġjar Professjonali:L-installazzjoni għandha titwettaq minn persunal ikkwalifikat li jsegwi r-regolamenti tas-sigurtà lokali u nazzjonali kollha applikabbli u l-kodiċi mekkaniċi/elettriku.
• Ambjent Nadif:Immonta f'żona nadifa biex tevita l-kontaminazzjoni ta 'uċuħ ta' frizzjoni u siġilli.
• Speċifikazzjonijiet tat-torque:Dejjem uża wrench tat-torque kalibrat u żomm strettament mat-torques tal-issikkar speċifikati tal-manifattur għall-qfieli kollha.

Passi ta' Installazzjoni:

A. Immuntar mekkaniku:

• Preparazzjoni tax-xaft:Żgura li x-xaft tal-mutur jew tal-gearbox ikun nadif, niexef u ħieles minn burrs. Ivverifika li d-dijametru tax-xaft, id-dimensjonijiet tal-keyway, u t-tolleranzi jaqblu mal-ispeċifikazzjonijiet tal-buttun tal-brejk (is-serje SBD tipikament tuża disinn ta' xaft vojt/bore{1}}permezz).
• Wiċċ tal-Immuntar:Il-wiċċ tal-immuntar (flanġ tal-mutur, pjanċa tal-adapter) għandu jkun ċatt, nadif u perpendikolari għall-assi tax-xaft biex jipprevjeni allinjament ħażin u xedd irregolari.
• Pożizzjonament tal-brejk:Żerżaq l-assemblaġġ tal-brejk fuq ix-xaft. Allinjaha bir-reqqa mat-toqob tal-immuntar. Għal konnessjonijiet b'ċavetta, kun żgur li ċ-ċavetta tkun imqiegħda sew.

Żgurar:

• Iffissar tax-xaft:Waħħal il-brejk max-xaft billi tuża l-metodu magħżul (eż., għonq tal-qfil b'viti stabbiliti, jew buttun tal-ikklampjar). Issikka b'mod uniformi u għat-torque speċifikat.
• It-twaħħil tal-flanġ:​ Daħħal u bl-idejn-issikka l-boltijiet tal-immuntar tal-flanġ. F'mudell ta 'stilla, issikka gradwalment il-boltijiet għat-torque speċifikat biex tiżgura pressjoni uniformi u tevita li tgħawweġ il-kisi tal-brejk.

B. Konnessjoni Elettrika (għall-mudelli rilaxxati bl-elettriku - jekk applikabbli):

• Dħul tal-Cable:Uża l-glandola tal-kejbil korretta adattata għad-dijametru tal-kejbil u tipprovdi l-klassifikazzjoni tal-Protezzjoni tad-Dħul (IP) meħtieġa.
• Wiring:Qabbad il-kejbils tal-enerġija mat-terminals korretti skont id-dijagramma tal-wajers (tipikament misjuba fuq l-unità jew fil-manwal). Konnessjonijiet komuni huma għall-provvista AC/DC. Kun żgur li l-konnessjonijiet kollha huma stretti.
• Issiġillar:​ Kun żgur li s-siġill tal-għata tal-kaxxa tat-terminal huwa intatt u li l-għata hija mwaħħla sew biex iżżomm il-klassifikazzjoni tal-IP u, jekk applikabbli, l-integrità tal--splużjoni.

C. Kontroll Funzjonali (Qabel l-Operazzjoni Sħiħa):

• Rilaxx manwali (jekk mgħammra):​ Oħdem il-mekkaniżmu ta 'rilaxx manwali biex tiżgura li l-brejk jinżel bla xkiel u x-xaft ikun jista' jiddawwar liberament bl-idejn.
• Iċċekkja tal-Gap Air:Għal mudelli b'vojt ta' l-arja aġġustabbli, iċċekkja li d-distakk bejn l-armatura u l-pakkett tar-rotor/laminazzjoni huwa fil-medda speċifikata tal-manifattur billi tuża gauge tal-fessu.
• Clearance:Żgura li jkun hemm spazju fiżiku adegwat madwar il-brejk għat-tkessiħ u l-aċċess għas-servizz.

2. Użu u Operazzjoni

Prinċipju Operattiv:

L-SBD50-D huwa aBrejk tas-Sigurtà tar-Rebbiegħa-Applikat, Meħlus bl-Elettriku (jew Meħlus Idrawlikament).

Stat Default (De-enerġizzat):Molol interni qawwija japplikaw forza tal-ibbrejkjar, jikklampjaw id-diski/pjanċi tal-frizzjoni. Il-brejk huwaingaġġat, li żżomm it-tagħbija b'mod sikur. Dan huwa l-istat ta' falliment-tagħha.

Stat ta' Rilaxx (Enerġizzat):Meta l-mekkaniżmu ta 'rilaxx (coil tas-solenojd jew pressjoni idrawlika) jiġi attivat, jiġġenera forza li tegħleb il-pressjoni tar-rebbiegħa. Dan jifred l-uċuħ tal-frizzjoni,rilaxxil-brejk u tippermetti lix-xaft idur.

Ċiklu ta' Operazzjoni Normali:

Biex tibda l-magna, il-mekkaniżmu tar-rilaxx tal-brejk (eż., coil 24VDC) huwa enerġizzat.

Il-brejk jinżel b'"klikk" karatteristika jew moviment osservat fl-indikatur tar-rilaxx (jekk preżenti).

Il-mutur/drive issa jistgħu jaċċelleraw u jimxu liberament.

Biex tieqaf, il-mutur/drive huwa kmandat li jieqaf. Ladarba qrib il-veloċità żero, il-qawwa tal-brejk tinqata '.

Il-molol mill-ġdid immedjatament-applikaw it-torque tal-ibbrejkjar, u jġibu x-xaft għal kollox u jżommu wieqaf.

Noti Kritiċi dwar l-Użu:

MHUX Holding Brake Biss:L-SBD50-D huwa abrejk tas-sigurtà. Il-funzjoni primarja tagħha hija li tieqaf u żżomm f'każ ta 'telf ta' enerġija jew bħala waqfien ta 'emerġenza. Huwamhux iddisinjat għal ċikliżmu frekwenti jew ibbrejkjar dinamiku(tnaqqas it-tagħbijiet li jiċċaqilqu). L-użu frekwenti għall-waqfien iwassal għal xedd rapidu u sħana żejda.

Żero-Swiċċ ta' Veloċità:Il-brejk ġeneralment għandu jkun ingaġġat biss meta l-veloċità tax-xaft tkun baxxa ħafna (qrib iż-żero) biex timminimizza l-użu. Uża sekwenzar ta' kontroll xieraq.

Limiti Termali:Taqbiżx in-numru massimu permissibbli ta' impenji fis-siegħa jew id-dissipazzjoni massima tal-enerġija għal kull waqfa kif definit fid-dejta teknika. Ċikliżmu eċċessiv jikkawża sħana żejda u falliment.

Ilbes tal-monitor:Iċċekkja perjodikament l-indikatur tal-ilbies (jekk mgħammra) jew kejjel il-vojt tal-arja. Aġġusta jew ibdel il-komponenti tal-frizzjoni meta jintlaħqu l-limiti tal-ilbies.

Lubrikazzjoni:Tillubrikax l-uċuħ tal-frizzjoni. Xi berings jistgħu jkunu pre-lubrikati għall-ħajja; segwi l-istruzzjonijiet tal-manifattur jekk tkun meħtieġa lubrikazzjoni mill-ġdid.

Manutenzjoni:

Wettaq spezzjonijiet viżwali regolari għal ħsara, ħardwer maħlul, u sinjali ta 'kontaminazzjoni.

Iċċekkja l-konnessjonijiet elettriċi għall-issikkar perjodikament.

Tissorvelja l-prestazzjoni. Żieda fil-ħin ta 'rilaxx, ħsejjes mhux tas-soltu, jew telf ta' torque ta 'żamma jindikaw il-ħtieġa għal spezzjoni/servizz.

Ibdel il-komponenti tal-frizzjoni li jintlibsu (diski/kisi) bħala sett komplut kif speċifikat mill-manifattur.

Sommarju:​ L-SBD50-D Safety Brake huwa komponent kritiku tas-sikurezza. L-installazzjoni korretta tiżgura l-integrità mekkanika, filwaqt li l-użu xieraq li jirrispetta r-rwol tiegħu bħala afail-apparat ta' żamma sigura u ta' waqfien ta' emerġenza, mhux brejk ta' servizz ta' rutina-huwa essenzjali għas-sigurtà, il-prestazzjoni, u l-ħajja twila tas-servizz. Dejjem ikkonsulta u segwi l-manwal uffiċjali ta 'installazzjoni u tħaddim tal-manifatturgħall-mudell speċifiku SBD50-D li qed jintuża.
