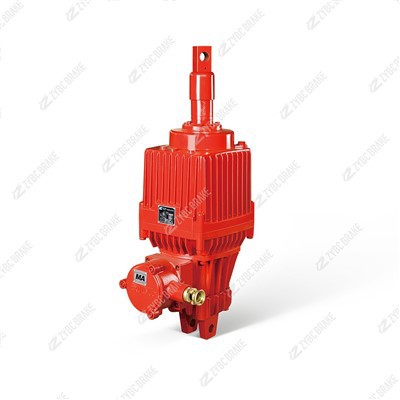

Kwalità Għolja BEd Serje Splużjoni-Protetti Elettro-Thrusters Idrawliċi





2. Prinċipju ta 'Ħidma

Is-Serje BEd topera fuq aprinċipju ta' konverżjoni elettro-idrawlika issiġillat, identiku għas-Serje ED standard iżda b'miżuri mtejba ta' prova ta' splużjoni-biex ikun fihom xrar intern jew sħana. Iċ-ċiklu tax-xogħol tiegħu jinkludi tliet stati ewlenin:

2.1 1. Ġenerazzjoni tal-Imbottatura (Rilaxx tal-Break/Ingaġġ tal-Klaċċ)

Meta jiġi attivat, il-mutur elettriku ta'-splużjoni (miżmum f'kompartiment li ma jgħaddix fjamma) imexxi pompa integrata tal-ger/vane. Il-pompa tiġbed iż-żejt idrawliku mill-ġibjun intern issiġillat u tippressah (8–16 MPa, skont il-mudell-).

Iż-żejt taħt pressjoni jgħaddi f'ċilindru idrawliku wieħed-li jaġixxi, li jimbotta 'l barra l-virga tal-ħruġ tal-pistun u tal-kromju-. Dan jiġġenera thrust lineari (500–12,500 N) biex iħaddem il-brejk/il-klaċċ fil-mira-jegħleb it-tensjoni tar-rebbiegħa biex jinħelsu l-brejkijiet jew ingaġġaw il-klaċċ.

2.2 2. Żamma tal-Imbottatura (Operazzjoni Sostnuta)

Ladarba l-virga tal-ħruġ tilħaq il-puplesija massima (50–200 mm), valv ta 'ħelsien tal-pressjoni jiddevja ż-żejt żejjed lura lejn il-ġibjun. Dan iżomm pressjoni stabbli taċ-ċilindru, u jżomm il-brejk rilaxxat (jew il-klaċċ ingaġġat) mingħajr tagħbija żejda tal-mutur-kritika għal makkinarju ta' xogħol kontinwu-bħal conveyors tal-mini 24/7.

2.3 3. Waqfien tal-Imbuttatura (Emerġenza/Reset)

F'telf ta 'enerġija, tnixxijiet tas-sistema, jew għeluq ta' emerġenza, il-mutur u l-pompa jieqfu immedjatament. Il-pressjoni idrawlika tinħela, u l-molol tar-ritorn tal-brejk (jew il-forza tar-reset tal-klaċċ) imbotta l-virga tal-ħruġ lura. Iż-żejt jgħaddi lura lejn il-ġibjun, u jippermetti li l-brejk jinqabad (jew il-klaċċ jinżel) u jassigura l-makkinarju.

L-egħluq kontra n-nar fih xi xrar intern potenzjali jew tisħin żejjed, li jipprevjeni t-tqabbid ta 'gassijiet/trab esterni li jaqbdu.

3. Struttura Ewlenija u Splużjoni-Komponenti Protetti

Is-Serje BEd għandha disinn imħatteb,-sikur għall-isplużjoni b'ħames sottosistemi kritiċi, kollha konformi ma' standards stretti ta'-żona perikoluża:

3.1 1. Mutur Elettriku li ma jgħaddix fjamma (Input ta' Enerġija)

Mutur ta' induzzjoni AC bi tliet-fażijiet biMarki ta' prova ta' splużjoni-Exd I Mb/Exd IIB T4 Ga(konformi mal-istandards GB 3836-2010 u ATEX/IECEx). Huwa adattat għal:

Minjieri tal-faħam taħt l-art: Exd I Mb għal ambjenti-sinjuri metanu.

Industriji ta' fuq-art: Exd IIB T4 Ga għal żoni ta' gass splussiv tal-Klassi IIB (eż., petrokimiċi, ħażna tal-gass) bi klassi ta' temperatura T4 (Inqas minn jew ugwali għal 135 grad).

Il-qawwa tal-mutur tvarja minn 0.37–7.5 kW, b'għażliet ta' vultaġġ doppju-(380V/660V, 660V/1140V AC, 50Hz) biex jaqblu ma' sistemi ta' enerġija minjiera/petrokimika. Klassi ta 'insulazzjoni hijaKlassi F(reżistenza tas-sħana sa 155 grad) għal -tolleranza ta 'temperatura għolja.

3.2 2. Unità tal-Enerġija Idrawlika Ssiġillata (Konverżjoni tal-Enerġija)

Splużjoni-Pompa Sikura: Pompa tal-irkaptu ta'-storbju baxx (għal Inqas minn jew ugwali għal 12 MPa) jew pompa tal-pale (għal 12–16 MPa) b'materjali li ma-sparkjar (eż., gerijiet ta' liga tar--ramm) biex tevita xrar indotti mill-frizzjoni-. Huwa magħluq għal kollox fi ħdan l-akkomodazzjoni fjamma.

Ġibjun mitbuq: Ġibjun tal-azzar (kapaċità: 0.5–5 L) b'għatu issiġillat u valv tan-nifs li ma jgħaddix fjamma. Jipprevjeni t-tnixxija taż-żejt u jimblokka gassijiet fjammabbli esterni milli jidħlu fis-sistema idrawlika.

Valvoli tas-Sigurtà tal-Pressjoni: Valv ta' ħelsien (biex jillimita l-pressjoni massima) u valv ta' kontroll (biex jipprevjeni l-fluss lura taż-żejt) - it-tnejn b'siġilli kontra l-isplużjoni- biex tinżamm l-integrità tal-kompartiment.

3.3 3. Ċilindru Idrawliku Tqil-(Output tal-Forza)

Ċilindru li jaġixxi wieħed-bi avirga tal-ħruġ miksija bil-kromju iebes-(dijametru: 20–60 mm) għar-reżistenza għall-korrużjoni u t-tnaqqis tal-ilbies. It-toqba taċ-ċilindru (40-125 mm) u l-puplesija (50-200 mm) huma ottimizzati għal talbiet ta 'spinta tqila.

Siġilli ta'-Temp: Is-siġilli tal-fluworopolimeru (FKM) (standard) jirreżistu t-tnixxija taż-żejt u jittolleraw temperaturi minn -20 grad sa 120 grad, adattati għal ambjenti petrokimiċi sħan jew tal-mini.

3.4 4. Egħluq kontra n-nar (Qofol tas-Sigurtà)

Azzar fondut/Djar tal-Aluminju: Kompartiment robust b'ġonot li ma jgħaddix fjamma (spazju Inqas minn jew ugwali għal 0.15 mm) li jiksaħ u jkun fih splużjonijiet interni, li jipprevjeni l-propagazzjoni tal-fjamma għal atmosferi splussivi esterni.

Protezzjoni IP65: L-egħluq huwa trab-issikkat u reżistenti għall-ilma-ġett, jipproteġi l-komponenti interni minn trab tal-mini, tixrid petrokimiku, jew xita-kritika għall-użu fuq barra/taħt l-art.

Splużjoni-Glandoli tal-Cable Prova: Dħul tal-kejbils issiġillati (kompatibbli ma 'kejbils armati) jipprevjenu d-dħul tal-gass u jiżguraw li l-ebda xrar ma joħroġ mill-portijiet tal-wajers.

3.5 5. Installazzjoni u Komponenti ta' Adattament

Immuntar Universali: Bażi tal-flanġ li jdur (aġġustament ta '90 grad) u ras tal-virga li jdur ta' 360 grad jippermettu installazzjoni vertikali, orizzontali jew inklinata, li tadatta għal spazji ristretti f'paranki tal-mini jew pompi petrokimiċi.

Kisi kontra l-{0}}Korrużjoni: Uċuħ esterni huma miksija b'reżina epoxy (ħxuna ta '100μm) biex jirreżistu l-ilma tal-minjieri, fwar kimiċi, u sprej tal-melħ (għal siti petrokimiċi offshore).

4. Karatteristiċi ewlenin u Vantaġġi

Is-Serje BEd tispikka għall-protezzjoni kontra l-isplużjonijiet, il-prestazzjoni ta' dazju tqila-, u l-konformità, b'benefiċċji ewlenin għall-industriji ta'-riskju għoli:

4.1 1. Multi-Sigurtà ta' Splużjonijiet Standard

Jikkonforma mal-istandards globali (GB 3836-2010, ATEX 2014/34/EU, IECEx) u jkopri kemm minjieri tal-faħam taħt l-art (Exd I Mb) kif ukoll żoni splussivi tal-Klassi IIB 'l fuq mill--art (Exd IIB T4 Ga), li jiżgura versatilità f'setturi ta' riskju għoli.

4.2 2. Tqil-Spinta & Durabilità

Jagħti 500–12,500 N ta' thrust-3–5 darbiet ogħla minn thrusters żgħar ta' splużjoni-(eż. Serje BYT1) - li jagħmilha adattata għal brejkijiet/klaċċijiet tqal f'paranki tal-mini, conveyors kbar, jew krejnijiet tal-port.

4.3 3. Disinn ta' Manutenzjoni Issiġillat u Baxx-

Is-sistema idrawlika magħluqa għal kollox u l-akkomodazzjoni li ma tagħmilx fjamma jipprevjenu d-dħul ta 'trab, ilma jew gass, u jnaqqas l-użu tal-komponenti u l-frekwenza tal-manutenzjoni.

L-insulazzjoni tal-Klassi F u s-siġilli FKM jiżguraw ħajja ta' servizz ta' Iktar minn jew ugwali għal 10,000 siegħa ta' xogħol taħt operazzjoni kontinwa-kritika għal siti tal-minjieri remoti b'riżorsi limitati ta' manutenzjoni.

4.4 4. Rispons Mgħaġġel u Effiċjenza fl-Enerġija

Il-ħin ta' bini ta' thrust-(startjar għal stroke sħiħ) huwa Inqas minn jew ugwali għal 0.8 sekondi, li jippermetti rilaxx rapidu tal-brejk għal makkinarju b'ħinijiet ta' ċiklu qosra (eż. paranki tal-mini).

Il-valv ta 'ħelsien mill-pressjoni jaqta' t-tagħbija tal-mutur wara li jilħaq il-puplesija sħiħa, u jnaqqas il-konsum tal-enerġija bi 30-50% meta mqabbel ma 'sistemi ta' tagħbija-kostanti.

4.5 5. Kompatibbiltà mas-Sistemi Legat

Flanġijiet ta' immuntar standardizzati u dimensjonijiet tal-vireg tal-ħruġ jaqblu ma' brejkijiet ta' xogħol tqil-(eż., serje YWZ5, YWZ9) u klaċċijiet, li jagħmluha sostitut dirett għal thrusters tas-Serje ED mhux-prova ta' splużjoni-f'retrofitting ta' makkinarju ta'-riskju għoli.

5. Applikazzjonijiet Tipiċi

Is-Serje BEd hija apposta-mibnija għal attwazzjoni ta' dazju medju-sa-tqil f'ambjenti splussivi:

Minjieri tal-Faħam taħt l-art: Brejkijiet tas-sewqan għal paranki tal-minjieri (irfigħ tal-minerali), conveyors belt (trasport tal-faħam), u shearers; kontroll tal-klaċċijiet għal crushers taħt l-art.

Petrokimiku/Raffinar taż-Żejt: Attwazzjoni ta' brejkijiet ta' emerġenza għall-pompi tal-pipeline, conveyors tar-razzett tat-tank, u kompressuri tal-gass; ingaġġ klaċċijiet għall-aġitaturi tat-torri tad-distillazzjoni.

Ħażna tal-Gass u Faċilitajiet LNG: Brejkijiet operattivi għal vetturi ta' trasferiment ta' tank krijoġeniċi u krejnijiet għat-tagħbija/ħatt tal-gass f'żoni splussivi tal-Klassi IIB.

Minjieri u Metallurġija: Kontroll tal-brejkijiet għal conveyors tal-ipproċessar tal-minerali u paranki f'minerali tal-kubrit jew minjieri tal-metall bi trab/gass li jaqbad.
