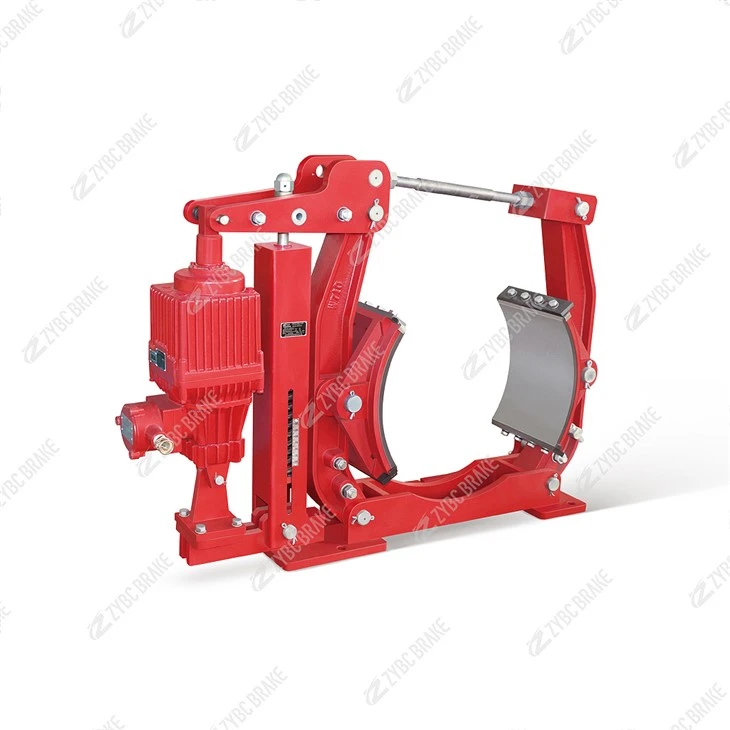

DYW315-Serje 900 Splużjoni-Brejkijiet tad-Drum Elettro-Idrawliċi Protetti

Il-DYW315-900 serje ta' splużjoni-brejk elettro-idrawliku tat-tanbur protetthuwa apparat tal-ibbrejkjar normalment-magħluq,-sikur iddisinjat għal ambjenti perikolużi. Huwa mqabbad ma' thrusters elettro-idrawliċi bi prova ta' splużjoni (eż., serje BEd) u jintuża prinċipalment għall-ibbrejkjar u l-ippożizzjonar ta 'tagħmir ta' rfigħ, trasport, metallurġiku, u minjieri f'atmosferi ta 'gass jew trab splussivi. Il-prestazzjoni tal--splużjoni tagħha tikkonforma magħhaGB3836.2-2000standards, b'marki ta'-splużjoniExd I(għall-minjieri tal-faħam taħt l-art) uExd II CT4(għal ambjenti ta' gass fjammabbli IIA, IIB, IIC bi klassijiet ta' temperatura T1-T4).

Parametri Tekniċi Ewlenin

Parametru	Valur Standard	Noti
Dijametru tanbur	315 mm	Id-daqs taż-żarbun tal-brejk li jaqblu
Torque tal-Ibbrejkjar Rated	900 N·m	Aġġustabbli permezz ta 'thrust thruster
Tqabbil Thruster	BEd121/6, BEd201/6	Thruster elettro-idrawliku li jipprova-isplużjoni
Vultaġġ tax-Xogħol	380V/660V 3-fażi AC	Kompatibbli mal-provvista ta 'enerġija ta' żona perikoluża
Clearance taż-żarbun tal-brejk	0.8–1.2 mm	Ibbilanċjat awtomatikament b'mekkaniżmu ta 'aġġustament tad-distakk
Materjal tal-kisi tal-frizzjoni	Liga mhux-reżistenti għall-ilbies-asbestos	Prova ta' splużjoni, attenwazzjoni baxxa tal-koeffiċjent tal-frizzjoni
Klassi ta' Protezzjoni	IP55	Li ma jgħaddix trab u li ma jgħaddix ilma minnu għal ambjenti industrijali ħorox
Temperatura tax-Xogħol	-20 grad sa 40 grad	Konsistenti mal-kundizzjonijiet ta' tħaddim ta' thruster ta'-splużjoni
Piż	~ 120 kg	Struttura kompatta għal installazzjoni faċli

Karatteristiċi Strutturali Ewlenin

Splużjoni-Disinn Integrat ta' Prova

Il-korp tal-brejk u l-komponenti ta 'konnessjoni jadottaw disinn strutturali li ma jgħaddix fjamma, b'mogħdijiet tal-fjammi ta' preċiżjoni-makna fuq l-uċuħ tal-junction biex ikun fihom xrar interni u jipprevjenu splużjoni esterna.

Il-komponenti elettriċi kollha (swiċċijiet tal-limitu, terminali tal-wajers) huma tat-tip ta' prova ta' splużjoni-, u d-dħul tal-kejbil juża ġonot ta 'prova ta' splużjoni-issiġillati biex jiżgura l-integrità ġenerali tal-prova tal-isplużjoni-.

Fail-Sikur Normalment-Mekkaniżmu Magħluq

Taħt il-qawwa-b'kundizzjoni, l-isplużjoni-thruster jiġġenera pressjoni idrawlika biex timbotta d-dirgħajn tal-brejk, u tissepara ż-żraben tal-brejk mit-tanbur biex tirrilaxxa l-brejk.

Meta l-enerġija tinqata 'jew it-thruster jonqos, ir-rebbiegħa ta' ritorn b'saħħitha interna tmexxi ż-żraben tal-brejk biex tikklampja t-tanbur malajr, tikseb ibbrejkjar ta 'emerġenza u tevita li t-tagħmir jiżloq jew runaway.

Aġġustament Awtomatiku tal-Gap

Mgħammar b'apparat tal-ibbilanċjar tad-distakk interlocking, li jista 'awtomatikament jikkumpensa għat-tneħħija bejn iż-żarbun tal-brejk u t-tanbur ikkawżat minn xedd tal-kisi, u jżomm it-tneħħija f'0.8-1.2 mm. Jelimina l-ħtieġa għal aġġustament manwali u jiżgura torque tal-ibbrejkjar stabbli.

Durabbli u Reżistenti għall-Korrużjoni-

Il-korp tal-brejk huwa ttrattat b'kisja kontra l--korrużjoni, u l-qfieli huma magħmula minn azzar li ma jissaddadx jew galvanizzat bis-sħana-dip, adattat għal ambjenti umdi, trab u korrużivi fil-minjieri u l-metallurġija.

Il-klipp-fuq l-inforra tal-frizzjoni jista 'jiġi sostitwit malajr mingħajr ma jiġi żarmat il-korp kollu tal-brejk, u jnaqqas il-ħin ta' waqfien tal-manutenzjoni f'żoni perikolużi.

Prinċipju ta' Ħidma

Is-serje DYW315-900 tadotta l-rilaxx elettro-idrawliku + ibbrejkjar bil-mollamodalità tax-xogħol, li hija kompatibbli ħafna ma' thrusters ta'-splużjoni:

Rilaxx tal-Brejk (Tħaddim tat-Tagħmir): Meta t-tagħmir ospitanti jinbeda, it-thruster tal-{0}}isplużjoni huwa mixgħul. Il-mutur isuq il-pompa idrawlika biex tiġġenera pressjoni, billi timbotta l-virga li timbotta biex testendi. Il-virga li timbotta taġixxi fuq id-driegħ tal-brejk biex tegħleb il-forza tar-rebbiegħa, tissepara ż-żarbun tal-brejk mit-tanbur, u l-brejk jinħeles.

Applikazzjoni tal-Brejk (Waqfien tat-Tagħmir/Emerġenza): Meta t-tagħmir jieqaf, it-thruster jitlef il-qawwa. Il-pressjoni idrawlika tisparixxi, u r-rebbiegħa tar-ritorn tiġbed id-driegħ tal-brejk biex terġa 'tiġi reset, u b'hekk iż-żarbun tal-brejk jikklampja t-tanbur sewwa biex tikseb l-ibbrejkjar. F'każ ta 'nuqqas ta' enerġija jew ħsara tal-imbuttatur, ir-rebbiegħa se tmexxi l-brejk biex taġixxi immedjatament biex tiżgura s-sigurtà.

Protezzjoni Interlock: Mgħammar bi swiċċ tal-limitu ta' prova ta' splużjoni-, li jista 'jibgħat sinjal ta' rilaxx/għeluq tal-brejk lis-sistema ta 'kontroll ospitanti. It-tagħmir jista 'jibda biss meta l-brejk ikun rilaxxat għal kollox, u jipprevjeni tħaddim ħażin.

Applikazzjonijiet Tipiċi

Din is-serje ta 'brejkijiet tintuża ħafna f'ambjenti perikolużi bħal minjieri tal-faħam taħt l-art, impjanti petrokimiċi, u workshops tal-gass, u hija mqabbla ma' tagħmir bħal:

Paranki tal-mini, krejnijiet tal-pont, u krejnijiet gantry

Belt conveyors, liftijiet tal-barmil, u trolleys għall-immaniġġjar tal-materjal

Tagħmir awżiljarju tal-irrumblar metallurġiku u krejnijiet kontra l-isplużjoni tal-port-

Linji Gwida ta' Manutenzjoni (Ħtiġiet Speċjali ta' Żona Perikoluża)

Spezzjoni ta 'Kuljum (Għandha Twettqet Wara Qtugħ tal-Enerġija u Sejbien tal-Gass)

Iċċekkja l-integrità tal-kompartiment tal-isplużjoni-u l-issikkar tal-boltijiet tal-passaġġ tal-fjamma (torque: 30–35 N·m), u m'għandux ikun hemm xquq jew deformazzjoni.

Spezzjona l-kisja tal-frizzjoni għal xedd (issostitwixxi meta l-ħxuna tkun Inqas minn jew ugwali għal 3 mm) u kontaminazzjoni taż-żejt (naddaf immedjatament jekk jinstab żejt fuq il-wiċċ tal-kisi).

Ivverifika l-funzjoni ta 'interlock tal-iswiċċ tal-limitu biex tiżgura li t-tagħmir ma jistax jinbeda meta l-brejk ma jiġix rilaxxat.

Skeda ta' Manutenzjoni Perjodika

Ċiklu	Kompiti Ewlenin	Dettalji u Standards
1 Xahar	Iċċekkja tal-Lubrikazzjoni u t-Tneħħija	Applika grass ibbażat fuq il-litju-lithium-proof-liċ-ċappetta tad-driegħ tal-brejk; iċċekkja l-mekkaniżmu ta 'aġġustament awtomatiku tad-distakk għall-flessibbiltà.
3 Xhur	Manutenzjoni ta' Thruster	Ikkoopera mal-manutenzjoni tat-thruster BEd imqabbel (bidla taż-żejt, fsada ta 'l-arja) biex tiżgura output ta' spinta stabbli.
6 Xhur	Reviżjoni tas-Siġill u Qafliet	Ibdel is-siġill taż-żejt tat-tixjiħ tat-thruster; er-issikka l-boltijiet kollha ta'-splużjoni; iċċekkja l-korrużjoni tal-korp tal-brejk.
12-il Xahar	Test Komprensiv tal-Prestazzjoni	Wettaq test tal-ibbrejkjar tat-torque rated 1.2 darbiet; spezzjona d-distakk tal-passaġġ tal-fjammi tal-kompartiment tal-isplużjoni-(għandu jkun Inqas minn jew ugwali għal 0.15 mm); ibdel il-kisja tal-frizzjoni f'lottijiet.

Prekawzjonijiet ta' Operazzjoni ta' Żona Perikoluża

Il-manutenzjoni għandha ssir wara qtugħ tad-dawl, lockout-tagout, u konferma li l-konċentrazzjoni tal-gass ambjentali hija fil-medda sikura.

Tużax għodod mhux-isplużjonijiet- għaż-żarmar u l-assemblaġġ biex tevita xrar.

Mmodifikax l-istruttura tal-brejk (bħal qtugħ tar-rebbiegħa tar-ritorn) biex tevita t-telf ta 'prova ta' splużjoni-u l-prestazzjoni tal-ibbrejkjar.

Ħsarat Komuni u Soluzzjonijiet

Fenomenu tal-Ħtija	Kawżi Possibbli	Soluzzjonijiet
Il-brejk ma jistax jiġi rilaxxat	Nuqqas ta 'żejt tal-thruster, ħsara fil-mutur, jew ċirkwit idrawliku mblukkat	Iforni ż-żejt idrawliku ISO VG46; ittestja l-insulazzjoni tal-mutur tat-thruster (Akbar minn jew ugwali għal 1 MΩ); naddaf iċ-ċirkwit idrawliku.
Torque tal-ibbrejkjar insuffiċjenti	Ilbes tal-kisi, nuqqas ta 'mekkaniżmu ta' aġġustament tal-vojt, jew għeja tar-rebbiegħa	Ibdel il-kisja tal-frizzjoni; isewwi l-apparat ta 'aġġustament tad-distakk; ibdel is-sett tar-rebbiegħa tar-ritorn.
Ħsara tas-sinjal tas-swiċċ tal-limitu	Kuntatt ħażin ta' swiċċ ta'-splużjoni, jew wiring bil-ħsara	Naddaf il-kuntatti tal-iswiċċ; ibdel il-kejbil ta'-splużjoni; er-issikka t-terminal.
Storbju anormali waqt l-ibbrejkjar	Boltijiet maħlula tad-driegħ tal-brejk, xedd irregolari tal-kisi, jew deformazzjoni tanbur	Issikka l-boltijiet għat-torque speċifikat; ibdel l-inforra li tintlibes b'mod irregolari; erġa-makna t-tanbur jekk ir-runout jaqbeż 0.1 mm.
