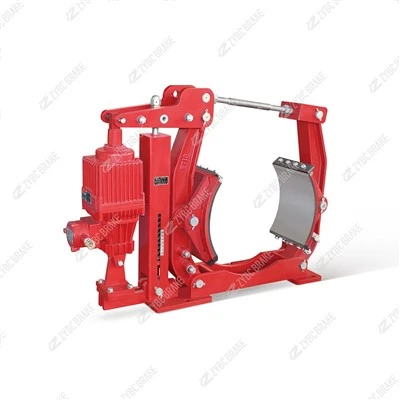

DYW200-224 Serje Brejkijiet tad-Drum Elettro-idrawliċi Protetti mill-Isplużjoni

Il-Serje DYW200-224hija asistema kompluta, integrata, molla-applikata, rilaxxata idrawlikament tal-brejk tanburIddisinjat speċifikament għal ambjenti perikolużi. B'differenza minn thrusters waħedhom, din is-serje hija pakkett tal-brejkijiet kompletament inġinerija li jgħaqqad anunità ta' enerġija idrawlika protetta mill-isplużjoni-(Ex).b'akalibru tal-brejk tanbur imqabbel, heavy-dutybiex jipprovdi bbrejkjar sikur, affidabbli u qawwi għall-makkinarju f'atmosferi potenzjalment splussivi.

Kunċett Core & Filosofija tad-Disinn

Dan mhux biss komponent; huwa komplutsoluzzjoni tas-sistema tal-ibbrejkjarIddisinjat biex jissodisfa r-rekwiżiti stretti ta 'sikurezza għaż-Żona 1, 2, 21, u 22 żoni. Il-filosofija tad-disinn hija modulari, tissepara l-unità tal-ġenerazzjoni tal-enerġija (li teħtieġ splużjoni-proofing) mill-kaliper tal-brejk mekkaniku. Dan jippermetti immuntar flessibbli u manutenzjoni aktar faċli.

Komponenti Ewlenin:

Splużjoni-Unità Protetta tal-Enerġija Idrawlika (HPU):Il-prefiss "DYW" jindika pakkett ta' enerġija kompatt u ċċertifikat. Fiha mutur Ex-ratat, pompa, ġibjun, u blokka tal-valvi, kollha miżmuma f'għeluq li ma jgħaddix fjamma. Huwa l-"imħuħ u l-muskoli" tas-sistema.

Kaliper tal-brejk tanbur:​ Il-"200-224" tindika kalibru kbir u qawwi tal-brejk (spiss b'ispeċifikazzjoni tat-tanbur tal-brejk ta' dijametru ta' 224mm jew simili) li jaġixxi direttament fuq il-wiċċ estern tat-tanbur. Jinkludi ż-żraben/pads tal-brejkijiet, il-lieva tal-attwazzjoni, u rebbiegħa interna qawwija għal tħaddim mingħajr periklu.

Prinċipju ta' Ħidma (Fail-Safe by Design)

Rilaxx:Meta jiġi enerġizzat, l-Ex HPU jippressa l-fluwidu idrawliku. Din il-pressjoni hija trażmessa permezz ta' pajp ta' pressjoni għolja-għal ċilindru idrawliku (spiss integrat fil-kaliper tal-brejk). Il-pistun taċ-ċilindru jestendi, jikkompressa r-rebbiegħa(jiet) interni qawwija u jiġbed lura ż-żraben tal-brejk, u b'hekkrilaxx tal-brejk.

Applikazzjoni:​ Mal-telf ta 'enerġija, għeluq, jew sinjal ta' emerġenza manwali, l-HPU jonqos il-pressjoni. L-enerġija maħżuna fil-molol tal-brejk kompressat tiġġiegħel il-pistun lura, timbotta l-fluwidu idrawliku lura lejn il-ġibjun, u bil-qawwajapplika l-brejk. Din hija l-kritikaprinċipju tar-rebbiegħa-applikat, rilaxxat idrawlikament (SAHR)..

Karatteristiċi ewlenin u Speċifikazzjonijiet

Protezzjoni Ċertifikata kontra l-Isplużjoni:L-assemblaġġ kollu tal-ġenerazzjoni tal-elettriku u tal-enerġija (HPU) huwa ċċertifikat skont l-istandards ATEX/IECEx, tipikament bħalaEx d IIC T4 Gbgħall-gassijiet uEx tD A21 IP6X T135 grad Dbgħat-trab. Il-kaliper tal-brejk huwa normalment iċċertifikat bħala apparat "mhux-elettriku" jew bħala parti mill-assemblaġġ.

Torque Għoli tal-Ibbrejkjar:Id-denominazzjoni "200-224" tfisser daqs kbir tal-brejk li kapaċi jiġġenera torque tal-ibbrejkjar statiku għoli ħafna, adattat għal tagħbijiet tqal, inerzja għolja, jew tnabar b'dijametru kbir (eż. wisa 'ta' kuxxinett tal-brejk ta' 200mm għal tanbur ta' 224mm).

Rebbiegħa-Applikata, Meħlusa Idrawlikament (SAHR):Din hija l-karatteristika ta 'sikurezza li tiddefinixxi. L-ibbrejkjar huwa awtomatiku u pożittiv fuq kwalunkwe ħsara (telf ta 'enerġija, tnixxija idrawlika, qtugħ tal-pajp).

Disinn Modulari u Flessibbli:L-HPU jista 'jiġi mmuntat mill-bogħod (eż., fuq struttura wieqfa), imqabbad mal-kaliper tal-brejk (immuntat fuq il-makkinarju li jiċċaqlaq) permezz ta' pajpijiet idrawliċi flessibbli. Dan jissimplifika l-installazzjoni u s-servizz.

Mekkaniżmu ta' Rilaxx Manwali:L-HPU jinkorpora kamin/valv ta 'rilaxx manwali. Dan jippermetti operatur li mekkanikament jirrilaxxa pressjoni idrawlika u għalhekk il-brejk għall-manutenzjoni, posizzjonar mill-ġdid, jew f'każ ta 'falliment tal-HPU.

Forza tal-Ibbrejkjar Aġġustabbli:Il-kalibru tipikament ikollu mekkaniżmu ta 'aġġustament biex jikkumpensa għall-użu tal-kisi tal-brejkijiet u biex jistabbilixxi l-ispazju tal-arja inizjali.

Data Teknika Tipika

Dijametru tad-Drum tal-Brejk:224 mm (standard għal din is-serje).

Torque tal-ibbrejkjar:​ Jvarja minn diversi mijiet sa aktar minn elf Newton-metru (Nm), skont il-mudell speċifiku u l-konfigurazzjoni tar-rebbiegħa.

Mutur HPU:Ċertifikat Ex d, tipikament 0.37 kW sa 0.75 kW, 380V/415V 3-phase, 50Hz.

Pressjoni Rated HPU:~ 50-70 bar.

Ħin tar-Rilaxx:​ Aġġustabbli permezz ta' valvi tat-throttle (tipikament 0.5 - 3 sekondi).

Klassi ta' Protezzjoni:IP65/IP66 għall-HPU u kalibru.

Applikazzjonijiet Primarji

Din is-sistema hija mfassla għalheavy-duty, sikurezza-ibbrejkjar kritiku f'postijiet perikolużifuq:

Mine Hoists (Winders) u Incline Haulages.

Krejnijiet Overhead fl-Impjanti Kimiċi, Pjattaformi Offshore, u Raffineriji.

Krejnijiet u Davits abbord il-vapur.

Drives tal-conveyor kbarf'impjanti tal-ipproċessar tal-qamħ, tal-faħam jew tal-minerali (perikli ta' splużjoni ta' trab).

Makkinarju tal-Proċessbi tnabar jew winċijiet kbar li jduru fiż-żoni Ex.

Vantaġġi

Sistema Ċertifikata Tlesti:​ Tissimplifika l-konformità-is-sistema tal-brejk kollha hija fornuta u ċċertifikata bħala pakkett imqabbel.

Sigurtà Massima:Id-disinn SAHR jiżgura bbrejkjar awtomatiku u pożittiv fi kwalunkwe xenarju ta' ħsara.

Qawwa Għolja f'Forma Kompatta:L-enerġija idrawlika tagħti forzi għoljin ħafna f'HPU kompatt, li tippermetti kalibru tal-brejk b'saħħtu.

Remote & Robusti:Il-kaliper tal-brejk jista 'jiġi installat f'postijiet ħarxa u esposti (sħana, trab, umdità), filwaqt li l-HPU huwa mmuntat f'post aktar aċċessibbli u protett.

Sommarju

Il-DYW200-Serje ta' Splużjoni 224-Brejk tad-Drum Elettro-Idrawliku Protetthija sistema ta 'ibbrejkjar integrata premium għall-applikazzjonijiet l-aktar impenjattivi f'żoni perikolużi. Jikkombina s-sigurtà ta' komponenti ċertifikati ta' prova ta' splużjoni-, l-affidabbiltà tal-enerġija idrawlika, u l-azzjoni ta' falliment-sikura tal-brejkijiet-applikati tar-rebbiegħa f'pakkett wieħed, ta' torque-għoli. Hija s-soluzzjoni tal-għażla fejn is-sigurtà tal-persunal, il-protezzjoni ambjentali u s-sigurtà tat-tagħmir f'atmosferi splussivi jiddependu minn azzjoni tal-ibbrejkjar assolutament ċerta.
