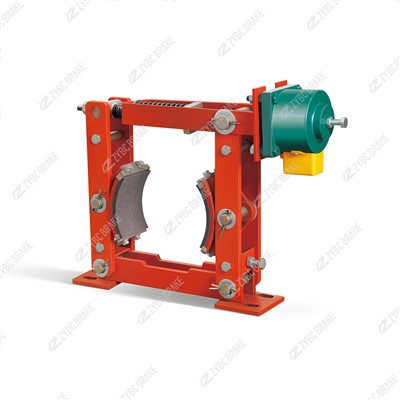

JZ300 Serje Elettromanjetiċi Drum Brejkijiet

Il-JZ300 serje elettromanjetika tanbur brejkhuwa apparat tal-ibbrejkjar ta' xogħol tqil-elettromanjetiku AC-meħlus normalment-magħluq,-applikat b'molla. Jikkonforma bis-sħiħJB/ZQ4388-86(qisien tal-konnessjoni u parametri tat-torque tal-ibbrejkjar) uJB/T7685-2006(rekwiżiti tekniċi), b'torque tal-ibbrejkjar stmat li jqabbel xenarji ta' tagħbija medja-ma-tqila. Il-vantaġġi ewlenin tagħha jinkludu ċappetti li jillubrikaw lilhom infushom, żraben tal-brejkijiet sostitwibbli, u prestazzjoni affidabbli ta' fail-sikura, li tagħmilha użata ħafna f'ambjenti mhux-splussivi bħal krejnijiet, makkinarju tal-port, tagħmir metallurġiku, makkinarju tal-minjieri, u unitajiet tal-ippumpjar taż-żejt.

Speċifikazzjonijiet Tekniċi ewlenin

Parametru	Valur Standard	Noti
Tip ta' brejk	Normalment-brejk elettromanjetiku tanbur magħluq (ibbrejkjar tar-rebbiegħa, rilaxx elettromanjetiku)	Fail-safe: Ibbrejkjar awtomatiku fuq telf ta' enerġija (kritika għas-sikurezza tat-tagħbija)
Dijametru tar-Drum Rated	300 mm	Taqbel ma' l-ispeċifikazzjonijiet tat-tanbur ta' tagħmir ta' tagħbija medja-sa-tqil
Torque tal-Ibbrejkjar Rated	800–1200 N·m	Aġġustabbli permezz tat-tagħbija minn qabel tar-rebbiegħa; tadatta għal tħaddim intermittenti/kontinwu (JC=25%–100%)
Vultaġġ tax-Xogħol	AC 380V/50Hz	Kompatibbli ma 'grids ta' enerġija industrijali standard; ebda konverżjoni ta 'vultaġġ addizzjonali meħtieġa
Clearance taż-żarbun tal-brejk	0.8–1.2 mm	Issettja-fabbrika; jiżgura l-ebda frizzjoni bejn iż-żarbun u t-tanbur waqt ir-rilaxx
Struttura taż-żraben tal-frizzjoni	Tip irbattut (standard); klipp-fuq it-tip integrali (mhux obbligatorju)	Speċifika clip-fuq it-tip meta tordna għal sostituzzjoni aktar mgħaġġla
Konfigurazzjoni taċ-ċappetta Swing	Berings li jillubrikaw waħedhom	Ebda lubrikazzjoni manwali meħtieġa; effiċjenza tat-trażmissjoni Akbar minn jew ugwali għal 95%, ħajja tas-servizz Akbar minn jew ugwali għal 5 snin
Klassi ta' Protezzjoni	IP54	Reżistenti għat-trab u l-ilma-; adattabbli għal ambjenti industrijali umdi/trab
Kundizzjonijiet tax-Xogħol	- Temperatura ambjentali: -20 grad -+40 grad - Umdità Relattiva: Inqas minn jew ugwali għal 90%- Altitudni: Inqas minn jew ugwali għal 2000m- Ebda gassijiet splussivi/korrużivi jew trab konduttiv	Jikkonforma mar-rekwiżiti ġenerali tal-ambjent tal-industrija tqila-
Dimensjonijiet ta' Installazzjoni Ewlenin (mm)	Distanza taċ-ċentru tal-immuntar: 450; Tul totali: 780; Wisa 'żarbun tal-brejk: 160	Standardizzat għal kull JB/ZQ4388-86 għall-immuntar universali
Piż (mingħajr Kolja Elettromanjetika)	~65 kg	Struttura b'saħħitha għal tħaddim ta' heavy-duty

Karatteristiċi Strutturali u Funzjonali Ewlenin

Fail-Sikur Normalment-Mekkaniżmu MagħluqJadotta l-loġika ċentrali ta"ibbrejkjar tar-rebbiegħa (power-mitfija) + rilaxx elettromanjetiku (power-on)"(Sommarji 1, 4, 6). Meta l-coil elettromanjetiku jiġi de-enerġizzat, molol ta 'kompressjoni ta'-qawwa għolja jsuqu ż-żraben tal-brejk biex jikklampjaw sew it-tanbur ta '300 mm, li jiġġeneraw 800–1200 N·m ta' torque tal-ibbrejkjar biex jipprevjenu li t-tagħmir jiżloq jew li jaqa' t-tagħbija. Meta jiġi enerġizzat, il-coil jiġġenera forza manjetika biex tiġbed l-armatura u l-mekkaniżmu tal-lieva, tegħleb il-forza tar-rebbiegħa u tissepara ż-żraben mit-tanbur-li tiżgura tħaddim bla xkiel tat-tagħmir.

-Ċappetti ta' Lubrikazzjoni Awto-BaxxIċ-ċappetti tat-tbandil prinċipali kollha huma mgħammra b'berings tal-liga li jillubrikaw lilhom infushom (Sommarju 1). Waqt it-tħaddim, il-bearings jiffurmaw film taż-żejt stabbli biex inaqqsu l-frizzjoni u l-ilbies, u jeliminaw il-ħtieġa għal mili regolari tal-grass. Dan mhux biss inaqqas il-volum tax-xogħol tal-manutenzjoni iżda jestendi wkoll il-ħajja tas-servizz tal-brejk, li jagħmilha adattata għal xenarji remoti jew diffiċli-biex jinżammu-(eż., makkinarju tal-minjieri, unitajiet tal-ippumpjar taż-żejt).

Żraben ta' Frizzjoni ta' -Għażla Doppja għall-Versatilità

Żraben Rivettati Standard: Fabbrika-mgħammar b'żraben tal-brejkijiet irbattuti (materjal kompost ħieles mill-asbestos-), li fih koeffiċjent ta' frizzjoni għoli (Akbar minn jew ugwali għal 0.38) u prestazzjoni stabbli taħt tagħbijiet tqal.

Clip Fakultattiv-Fuq Żraben: Għal xenarji li jeħtieġu sostituzzjoni frekwenti (eż., conveyors tal-bidu-frekwenza għolja-waqfien), jistgħu jintgħażlu klipp-fuq żraben integrali. Is-sostituzzjoni tieħu Inqas minn jew ugwali għal 10 minuti (l-ebda ħtieġa li tiżżarma d-driegħ tal-brejk), tnaqqas il-ħin ta 'waqfien b'50% meta mqabbel ma' tipi irbattuti (Sommarju 1).

Kontroll Elettromanjetiku tal-Ffrankar tal-Enerġija-Il-coil elettromanjetiku jadotta a"eċitazzjoni tal-kurrent qawwi + manutenzjoni dgħajfa tal-kurrent"mod (Sommarju 6). Meta l-brejk jiġi rilaxxat, il-coil l-ewwel juża kurrent qawwi biex jattira malajr l-armatura (Inqas minn jew ugwali għal 0.3 sekondi), imbagħad jaqleb għal kurrent dgħajjef biex iżomm l-istat -inaqqas il-konsum tal-enerġija b'~30% meta mqabbel ma 'disinji ta' kurrent qawwi kostanti, li huwa ideali għal tagħmir fit--li jaħdem (eż., unitajiet tal-pompa taċ-ċinturin).

Disinn Strutturali RobustIl-korp tal-brejk, il-lieva, u l-bażi huma magħmula minn azzar Q235 ta'-qawwa għolja, li jifilħu għall-forzi tal-impatt waqt l-ibbrejkjar ta 'emerġenza. Konnessjonijiet bejn il-komponenti (eż., lieva u ċappetta) jużaw pinnijiet tax-xaft ta' xedd-għoli, li jiżguraw rotazzjoni flessibbli mingħajr iġġammjar anke taħt vibrazzjoni (adattat għal makkinarju tal-kostruzzjoni, krejnijiet tal-port).

Prinċipju ta' Ħidma

Il-JZ300 jopera bbażat fuq il-koordinazzjoni tal-forza elettromanjetika u l-forza mekkanika tar-rebbiegħa, wara tliet passi ewlenin (Sommarji 4, 5, 6):

Qawwa-Mur Rilaxx (Tħaddim tat-Tagħmir)Meta s-sistema ta 'kontroll tipprovdi l-enerġija, il-coil elettromanjetiku l-ewwel jirċievi kurrent qawwi biex jeċita malajr u jattira l-armatura. L-armatura tmexxi l-螺杆 (virga tal-kamin) biex timbotta l-lieva tal-brejk, u tegħleb il-forza ta 'pre-issikkar tar-rebbiegħa tal-kompressjoni. Dan jikkawża li ż-żewġ dirgħajn tal-brejkijiet jitbandlu 'l barra, u jisseparaw iż-żraben tal-frizzjoni mit-tanbur ta' 300 mm (spazju 0.8–1.2 mm). Il-coil imbagħad jaqleb għal kurrent dgħajjef biex iżomm l-istat attirat tal-armatura, u t-tagħmir jaħdem b'mod normali.

Power-Ibbrejkjar Mitfi (Waqfien/Emerġenza)

Waqfien normali: Meta t-tagħmir jeħtieġ li jieqaf, il-qawwa tal-coil tinqata '. Il-forza manjetika tisparixxi, u r-rebbiegħa tal-kompressjoni tirrelata istantanjament, u tiġbed il-lieva tal-brejk 'l ġewwa. Iż-żraben tal-frizzjoni jorbtu t-tanbur li jdur, u jikkonvertu l-enerġija kinetika f'sħana (dissipata fl-arja) permezz ta 'frizzjoni-jiġġenera 800–1200 N·m ta' torque biex it-tagħmir jiddeċelera bla xkiel.

Ibbrejkjar ta' Emerġenza: F'każ ta 'nuqqas ta' enerġija f'daqqa, il-coil jitlef l-enerġija immedjatament. Ir-rebbiegħa tmexxi ż-żraben biex tikklampja t-tanbur fi ħdan Inqas minn jew ugwali għal 0.5 sekondi, u tipprevjeni ż-żlieq tat-tagħbija (eż., ganċijiet tal-krejn) jew tagħmir runaway (eż., tnabar tal-unità tal-ippumpjar taż-żejt).

Irrisettja u Manutenzjoni ta' ClearanceWara l-ibbrejkjar, ir-rebbiegħa tar-ritorn (mibnija fiċ-ċappetta) timbotta l-lieva u l-armatura lura għall-pożizzjoni inizjali, lesta għaċ-ċiklu ta 'rilaxx li jmiss. Il--sett tal-fabbrika taż-żarbun-l-ispazju tad-drum (0.8–1.2 mm) jinżamm mill-istruttura tal-limitu tal-lieva, u jiġi evitat l-aġġustament manwali waqt l-użu normali.

Applikazzjonijiet Tipiċi

Allinjat max-xenarji ta' applikazzjoni tas-serje JZ (Sommarji 1, 4, 5), il-JZ300 tintuża ħafna fi:

Makkinarju ta' rfigħ u Trasport

Krejnijiet tal-pont, krejnijiet gantry, u krejnijiet jib: Jipprovdi ibbrejkjar għal mekkaniżmi ta 'rfigħ u vjaġġar, li jiżguraw kontroll stabbli ta' tagħbijiet tqal (eż., pjanċi tal-azzar, kontenituri) waqt it-tlugħ/inżul u l-ipparkjar sikur.

Paranki elettriċi u vinċijiet: It-torque għoli tal-ibbrejkjar (800–1200 N·m) jimmaniġġja l-inerzja tat-tagħbija waqt waqfiet f'daqqa, u jipprevjeni ż-żliq.

Port u Tagħmir Metallurġiku

Krejnijiet tal-kontejners tal-port, bulk handlers: Adatta għal ambjenti tal-port bit-trab u umdi (protezzjoni IP54) u jimmaniġġjaw ċikli ta' bidu ta' frekwenza għolja-stop- waqt it-tagħbija/il-ħatt.

Imtieħen tal-irrumblar metallurġiċi, magni tal-iċċarġjar tal-kalkara tal-funderija: Jiflaħ temperaturi ambjentali għoljin (-20 grad -+40 grad ) u jirreżisti l-interferenza tat-trab, u jiżgura bbrejkjar stabbli waqt il-produzzjoni tal-azzar.

Oilfield & Makkinarju tal-Minjieri

Unitajiet tal-ippumpjar taż-żejt tat-tip tanbur-: Id-disinn elettromanjetiku li jiffranka l-enerġija-inaqqas il-konsum tal-enerġija-fit-tul; iċ-ċappetti tal-lubrikazzjoni awto-jadattaw għal kundizzjonijiet ta' manutenzjoni remoti taż-żejt (Sommarju 4).

Ċineg taċ-ċinturin tal-minjiera, winders tal-mini: Id-disinn sikur tal-falliment- jipprevjeni t-treġġigħ lura tal-conveyor jew il-veloċità żejda tal-winer, u jiżgura s-sikurezza tal-operat taħt l-art.

Makkinarju Industrijali Ġenerali

Ċineg ta 'ċinturin ta' xogħol tqil-(faħam, siment): It-torque kostanti tal-ibbrejkjar jevita l-"piling" tal-materjal waqt il-waqfien; il-klipp-fuq iż-żraben (mhux obbligatorju) jiffaċilita l--manutenzjoni tas-sit.- 启闭机 (paranki tal-bieb) għal proġetti ta 'konservazzjoni tal-ilma: L-istruttura robusta tirreżisti t-temp fil-beraħ, li tiżgura ibbrejkjar affidabbli għall-irfigħ/tbaxxija tal-bieb.

Linji Gwida ta' Installazzjoni u Manutenzjoni

Installazzjoni Punti Ewlenin

Preparazzjoni tanbur: Żgura li t-tanbur ta '300 mm għandu ħruxija tal-wiċċ Inqas minn jew ugwali għal Ra 1.6 μm, runout Inqas minn jew ugwali għal 0.15 mm, u l-ebda tbajja taż-żejt (naddaf bi degreaser jekk ikkontaminat). L-ebusija tat-tanbur għandha tkun Akbar minn jew ugwali għal HB 280 biex tevita xedd eċċessiv taż-żraben.

Rekwiżit ta' Allinjament: Allinja l-linja ċentrali tal-brejk mal-assi tat-tanbur (devjazzjoni Inqas minn jew ugwali għal 0.3 mm) billi tuża livell. L-iżball tal-flatness tal-bażi għandu jkun Inqas minn jew ugwali għal 0.5 mm/m biex jipprevjeni kuntatt irregolari taż-żraben.

Konnessjoni Elettrika: Qabbad il-coil ma 'enerġija AC 380V, bi swiċċ ta' kontroll iddedikat (biex timplimenta konverżjoni ta 'kurrent qawwi/dgħajjef). Aċċerta reżistenza għall-ert Inqas minn jew ugwali għal 4 Ω u reżistenza għall-insulazzjoni tal-coil Ikbar minn jew ugwali għal 1 MΩ (test b'megohmmeter).

Iċċekkja tal-approvazzjoni: Wara l-installazzjoni, ittestja manwalment iċ-ċiklu ta 'rilaxx/ibbrejkjar tal-brejk 3–5 darbiet. Ivverifika li t-tneħħija taż-żarbun-tambur hija 0.8–1.2 mm; aġġusta l-preload tar-rebbiegħa jekk it-torque ma jkunx biżżejjed.
