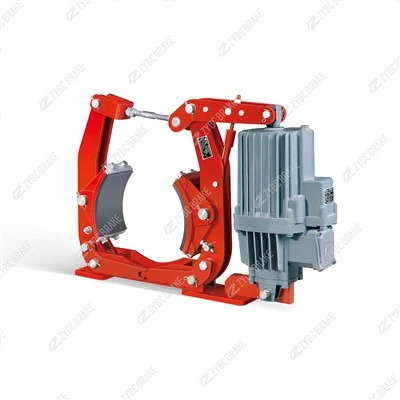

Serje YW-K200/E30 Normalment-Brejk Elettro-Idrawliku tad-Drum Miftuħ

Il-Serje YW-K200/E30 brejk tanbur elettro-idrawliku normalment-miftuħhuwa apparat tal-ibbrejkjar speċjalizzat iddisinjat għal sistemi ta' drive industrijali ta' tagħbija{0} medja. Huwa esklussivament pari mal-ED30/5 thruster elettro-idrawliku(konformi mal-istandard DIN15430) u jaderixxi ma 'JB/T6406-2006(dimensjonijiet tal-konnessjoni) uDIN15435(parametri tat-torque tal-ibbrejkjar). Il-karatteristika ewlenija tagħha ta '"normalment miftuħa (power-off release, power-on braking)" tagħmilha ideali għall-ibbrejkjar ta' deċelerazzjoni ta 'mekkaniżmi ta' vjaġġar kbar/karru f'krejnijiet ġenerali ta 'pont/gantry u apparati ta' drive tal-winċ mhux-irfigħ, li jiżguraw tħaddim stabbli f'ambjenti industrijali mhux-splussivi.

Speċifikazzjonijiet Tekniċi ewlenin

Karatteristiċi Strutturali u Funzjonali Ewlenin

Normalment-Open Fail-Disinn Sikur (Reverse tal-Brejkijiet Konvenzjonali)B'differenza mill-brejkijiet komuni normalment-magħluqa, din is-serje hijanormalment miftuħ meta l-enerġija tkun mitfija: iż-żraben tal-brejk huma separati mit-tanbur bil-forza tar-rebbiegħa, li tippermetti li t-tagħmir jiċċaqlaq liberament (eż., aġġustament manwali tal-pożizzjoni tal-krejn waqt il-manutenzjoni). Meta tiġi fornuta l-enerġija, it-thruster ED30/5 imexxi l-armi tal-brejk biex jikklampja t-tanbur, jikseb deċelerazzjoni jew ibbrejkjar ta 'emerġenza-jevita bbrejkjar mhux intenzjonat ikkawżat minn nuqqas ta' enerġija u jtejjeb is-sigurtà tal-manutenzjoni.

Ekwalizzazzjoni ta' Clearance Interlocking & Allinjament Awtomatiku taż-ŻarbunMgħammar b'apparat ta' ekwalizzazzjoni tal-clearance interlockingli jaġġusta b'mod dinamiku d-distanza tal-irtirar taż-żewġ żraben tal-brejk, li jiżgura spazju konsistenti fuq iż-żewġ naħat mingħajr intervent manwali. Dan jelimina kompletament il-fenomenu ta 'kuxxinett tal-brejk wieħed "floating u teħel" mat-tanbur minħabba tneħħija irregolari, u jnaqqas l-użu anormali ta' kisi u tnabar. Il-apparat awtomatiku għall-allinjament taż-żrabenjippermetti wkoll li ż-żraben tal-brejk jadattaw għal runout minuri tanbur, li jiżgura kuntatt uniformi u torque tal-ibbrejkjar stabbli.

Awto-Ċappetti Lubrikanti għal Manutenzjoni BaxxaIċ-ċappetti tat-tbandil prinċipali kollha huma mgħammra b'berings ta' liga li jillubrikaw waħedhom. Waqt it-tħaddim, il-bearings jiffurmaw film taż-żejt stabbli biex inaqqsu l-frizzjoni u l-ilbies, u jeliminaw il-ħtieġa għal mili regolari tal-grass. Dan mhux biss itejjeb l-effiċjenza tat-trażmissjoni iżda jnaqqas ukoll il-piż tax-xogħol tal-manutenzjoni, u jestendi l-ħajja tas-servizz tal-brejk (ħajja medja tas-servizz taċ-ċappetti Ikbar minn jew ugwali għal 5 snin taħt kundizzjonijiet tax-xogħol standard).

Quick-Bidla tal-Kard-Kisi tal-frizzjoni MmuntatiIl-kisi tal-frizzjoni jadottaw akarta-istruttura tal-iffurmar integrali immuntata. Is-sostituzzjoni teħtieġ biss il-ftuħ tal-morsa tal-kisi, it-tneħħija tal-kisja l-antika, u d-dħul ta 'wieħed ġdid-l-ebda ħtieġa li żarma l-armi tal-brejk jew it-thruster. Il-proċess kollu jieħu Inqas minn jew ugwali għal 10 minuti, li hija 60% aktar mgħaġġla mill-kisi bil-bolt tradizzjonali, li jimminimizza l-waqfien tat-tagħmir. Varjetà ta' materjali tal-kisi huma disponibbli biex jaqblu ma' kundizzjonijiet tax-xogħol differenti (eż., kisjiet iebsin għall-ibbrejkjar ta'-frekwenza għolja, kisi artab għal rekwiżiti ta'-storbju baxx).

Prinċipju ta' Ħidma (Normalment-Electro-Drive Idrawlika Miftuħa)

Il-brejk jopera fil-"power-off release (molla-mmexxija) + power-fuq l-ibbrejkjar (thruster-mmexxi)"modalità, li taqbel perfettament mal-prestazzjoni tal-thruster ED30/5:

Qawwa-Mifija (Tagħmir Inattiv/Manutenzjoni)Meta s-sistema ta 'kontroll tintefa', it-thruster ED30/5 jitlef il-pressjoni idrawlika. Ir-rebbiegħa interna tar-ritorn tal-brejk tmexxi liż-żewġ dirgħajn tal-brejkijiet biex jitbandlu 'l barra, u tissepara l-kisi tal-frizzjoni mit-tanbur ta' dijametru ta' 200 mm-. It-tagħmir huwa fi stat ħieles, li jippermetti moviment manwali jew debugging (eż., aġġustament tal-pożizzjoni tal-parkeġġ tal-krejn mingħajr provvista ta 'enerġija).

Qawwa-Fuq Ibbrejkjar (Deċelerazzjoni tat-Tagħmir/Waqfien ta' Emerġenza)Meta t-tagħmir jeħtieġ li jonqos jew jieqaf, it-thruster jiġi enerġizzat. Il-mutur tiegħu jsuq il-pompa ċentrifugali biex jippressaw iż-żejt idrawliku, billi jimbotta l-virga li timbotta biex testendi. Il-virga li timbotta taġixxi fuq il-mekkaniżmu tal-lieva tal-brejk, tegħleb il-forza tar-rebbiegħa tar-ritorn u tiġbed iż-żewġ dirgħajn tal-brejkijiet biex titbandal 'l ġewwa. Il-kisi tal-frizzjoni jorbtu sewwa t-tanbur li jdur, u jikkonvertu l-enerġija kinetika tat-tagħmir fis-sħana (dissipata fl-arja) permezz tal-frizzjoni. It-torque tal-ibbrejkjar nominali ta '224 N·m malajr inaqqas it-tanbur, u jiżgura li t-tagħmir jieqaf b'mod stabbli. Meta t-tagħmir jerġa 'lura għall-operazzjoni normali, il-pressjoni tal-imbuttatur titnaqqas, u r-rebbiegħa tar-ritorn timbotta l-armi tal-brejk 'l barra biex tirrilaxxa t-tanbur.

Applikazzjonijiet Tipiċi (Allinjati ma' Xenarji tas-Serje YW-K)

Ibbażat fuq il-karatteristiċi tal-applikazzjoni tal-brejkijiet tas-serje YW-K (Sommarji 1, 4, 5), il-YW-K200/E30 jintuża prinċipalment fix-xenarji li ġejjin:

Mekkaniżmi tal-Ivvjaġġar Kbar/Trolley tal-Krejnijiet tal-Pont/Gantry

Applikabbli għal krejnijiet tal-pont industrijali ġenerali, krejnijiet gantry, u krejnijiet semi-gantry. Jipprovdi ibbrejkjar tad-deċelerazzjoni għall-mekkaniżmi 大车 (vjaġġ lonġitudinali) u trolley (vjaġġ trasversali), li jiżgura waqfien bla xkiel meta l-krejn jimxi lejn il-pożizzjoni fil-mira. Id-disinn normalment-miftuħ jippermetti wkoll aġġustament manwali tal-pożizzjoni tal-krejn waqt nuqqas ta 'enerġija, li jiffaċilita l-manutenzjoni.

Apparati mhux-Lifting Winch Drive

Adattat għal vinċijiet mhux-irfigħ (eż., vinċijiet għall-ġbid tal-pjanċi tal-azzar f'workshops, vinċijiet tal-ġbid tal-kejbil f'siti ta' kostruzzjoni). Jirrealizza l-kontroll tad-deċelerazzjoni matul il-proċess ta 'trazzjoni tal-winċ u l-ibbrejkjar ta' emerġenza meta sseħħ tagħbija żejda jew devjazzjoni tal-ħabel, u tevita ħsara fit-tagħmir ikkawżata minn veloċità eċċessiva.

Mekkaniżmi ta' Drive Awżiljarju ta' Tagħmir Industrijali Ħfief

Użati f'xafts tas-sewqan awżiljarji ta 'conveyors (eż., conveyors tal-linja tal-assemblaġġ tal-workshop, conveyors ta' trasferiment ta 'materjal ħafif) u makkinarju tat-tessuti (eż., drives tar-rombli tat-tessuti). Tipprovdi ibbrejkjar ta 'deċelerazzjoni preċiża biex tiżgura pożizzjonament stabbli ta' materjali jew prodotti nofs -lesti, u l-kisi artab ta '-ħoss baxx jista' jintgħażel biex jissodisfa r-rekwiżiti kwieti ta 'ambjenti ta' workshop.

Linji Gwida ta' Installazzjoni u Manutenzjoni

Installazzjoni Punti Ewlenin

Allinjament tad-Dimensjoni Standard: Segwi JB/T6406-2006 biex tallinja t-toqob tal-immuntar tal-brejk mal-interface tat-tagħmir (eż., A=470 mm, E=165 mm). Uża livell biex tivverifika l-flatness tal-bażi (żball Inqas minn jew ugwali għal 0.5 mm/m) biex tevita kuntatt irregolari tal-kisi ikkawżat mill-inklinazzjoni tal-bażi.

Installazzjoni koassjali ta 'thruster: Immonta t-thruster ED30/5 vertikalment, filwaqt li tiżgura li l-virga li timbotta tagħha tkun koassjali mal-punt tal-applikazzjoni tal-forza tal-lieva tal-brejk (devjazzjoni laterali Inqas minn jew ugwali għal 1 mm). Dan jipprevjeni stress irregolari fuq il-lieva u jiżgura output ta 'torque tal-ibbrejkjar stabbli.

Iċċekkja tal-approvazzjoni Wara l-Installazzjoni: Ixgħel it-thruster biex tikklampja t-tanbur, imbagħad itfi biex tirrilaxxa. Uża feeler gauge biex tkejjel id-distanza bejn il-kisja u t-tanbur (għandu jkun 0.8–1.2 mm fuq iż-żewġ naħat); jekk inkonsistenti, aġġusta kemmxejn il-puplesija tat-thruster (permezz tal-iskorfina tal-aġġustament tal-stroke).
