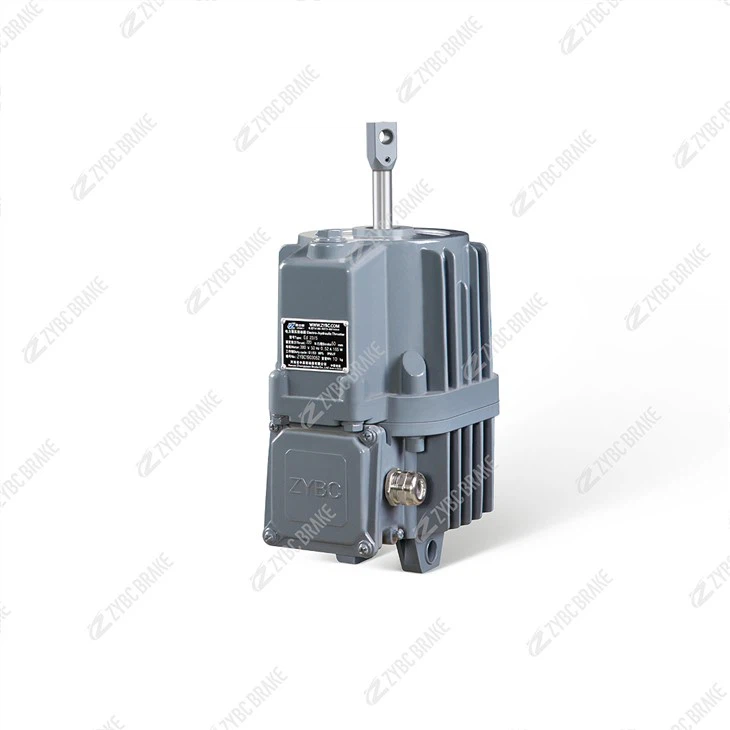

Serje ED Elettrika Booster idrawliku

Introduzzjoni tal-Prodott

Serje ED booster idrawliku elettriku.

Kondizzjonijiet tax-xogħol "temperatura ambjentali: - 20 ℃ ~ + 50 ℃ bid-DB-25 żejt idrawliku, inqas minn meta jintuża YH - 10-20 ℃ avjazzjoni żejt idrawliku.

Umdità relattiva: mhux iktar minn 90%;

Vultaġġ tal-provvista tal-enerġija: fażi 3, ac 380V, 50Hz (il-parametri kurrenti ta 'vultaġġ ieħor tal-provvista tal-enerġija jekk jogħġbok ikkuntattja lill-persunal tekniku tagħna);

Sistema ta 'ħidma: intermittenti (S3- 60% .1200 fis-siegħa) u kontinwu (S1);

Sa massimu ta '4 x: konduttur tal-kejbil baxx cross section 2.5 ㎜ kwadrat;

Meta jkun hemm talba speċjali, tinnegozja għal konferma meta tordna.

Applikazzjoni

Is-sewwieq idrawliku elettriku huwa ġabra ta 'mutur, pompa ċentrifugali, iċ-ċilindru taż-żejt kollu kemm hu, l-istruttura hija apparat ta' kontroll tas-sewqan kompatt ħafna, hija użata ħafna f'kull tip ta 'brejk tal-blokk u drive tal-brejk ta' diska, jista 'jintuża wkoll għal kull tip ta' valvi industrijali, swing gate, orjentazzjoni u rotazzjoni (<90 °)="" apparat="" (istituzzjonijiet)="" u="" l-kontroll="" tas-sewwieq="" tal-mezz="">

Karatteristiċi ewlenin

Il-qoxra hija liga ta 'aluminju fondut, piż ħafif, dehra sabiħa.

Il-mutur huwa struttura li mhix ta 'immersjoni, insulazzjoni tal-klassi F, reżistenza tajba għas-sħana u ħajja twila.

Il-kaxxa tal-junction tkopri l-mutur hija ssiġillata, u l-glandola tal-kejbil tintuża fil-linja, li hija soda u affidabbli, u l-livell ta 'protezzjoni tal-kompartiment elettriku jilħaq l-IP55.

Il-wiċċ tax-xaft tal-mutur u l-virga ta 'l-imbottatura huma ttrattati b'mod speċjali, li jtawlu bil-kbir il-ħajja tal-partijiet tas-siġillar.

Bilanċ baxx tal-qoxra taċ-ċilindru taż-żejt fuq naħa waħda huwa mgħammar b'kompartiment ta 'arja, jista' jagħmel lis-sewwieq installat f'0-180 ° fi kwalunkwe direzzjoni, biex jespandi l-ambitu tal-użu tiegħu.

Is-siġilli u l-bearings kollha huma magħmula minn prodotti tad-ditta famużi fid-dinja, li għandhom issiġillar affidabbli u ħajja twila.

Prodotti antikorrosivi effiċjenti u għoljin: jintużaw fl-arja li għandhom umdità korrużiva medja u relattiva għolja, u għalhekk jistgħu jiġġeneraw sitwazzjoni ta 'kondensat.

Il-mutur jadotta l-istator tal-iffurmar tal-injezzjoni bil-vakwu, b'żebgħa speċjali kontra l-korrużjoni.

Standards

Il-booster idrawliku ta 'serje ta' Ed huwa konformi mal-istandard DIN15430 u JB / t10603-2006.

5. Strument addizzjonali (għażla)

Il-swiċċ tal-limitu ta 'l-irfigħ ta' E1 jista 'jindika jekk il-brejk huwiex miftuħ u jekk il-vireg ta' l-imbuttatura huwiex imbuttat għall-informazzjoni speċifikata tal-pożizzjoni

L-iswiċċ tal-limitu l-aktar baxx ta 'E2 jista' jindika jekk il-brejk huwiex magħluq kif suppost u jekk il-virga ta 'l-imbottatura għandhiex lura għall-informazzjoni speċifikata tal-pożizzjoni, u l-swiċċijiet tal-limitu ta' fuq u ta 'isfel jistgħu jiġu stabbiliti fl-istess ħin.

Rebbiegħa mibnija (jista 'jintuża biss sewwieq ta' stroke qasir), il-forza tar-rebbiegħa tista 'tiġi determinata mill-utent, iżda mhux aktar mill-forza tar-rebbiegħa integrata (ara t-tabella tal-parametru);

Il-valv tad-dewmien tal-ħin ta 'H u l-valv ta' dewmien ta 'ħin S jistgħu jiġu estiżi b'mod infinit jew jitilgħu ħin, medda ta' dewmien ta 'azzjoni ratata għal 30 sekonda, il-valur ta' dewmien speċifiku jista 'jiġi stabbilit skond il- valvs), iż-żmien li dejjem qed jiżdied u li jinżel se jiġi estiż, il-puplesija qasira tiżdied 0.1 0.2 sekondi, il-puplesija twila tiżdied bejn 0.2 sa 0.4 sekondi;

Imbotta l-Mezzi Sezzjoni Veduta

Għażla tal-Modalità ta 'Installazzjoni .

Baxxa ħlief taħt speċifikazzjonijiet ta '300 n (300 n), il-bażi li tista' ddawwar 90 ° meta tordna (l-utent tindika) installazzjoni, il-virga ta 'l-imbottatura tista' tkun 360 ° kull rotazzjoni, ix-xufier kollu jista 'jkun vertikali jew installazzjoni orizzontali, Kamra ta 'l-arja' l fuq (ara t-tabella).

Mark ta 'l-Ordni .

Parametri Tekniċi Tabella .

Tpinġija tad-Dimensjoni Esterna .

Ed23

Ed30-Ed100

Ed121-630

Tabella ta 'Dimensjoni ta' Installazzjoni .
