Brake tad-Diska Elettro Idrawliku Għall-Krejn

Il-brejk tad-diska elettro idrawliku huwa adattat għal deċelerazzjoni, brejk tal-ipparkjar u protezzjoni tas-sigurtà ta 'diversi mekkaniżmi f'diversi makkinarju speċjali ta' tagħbija u ħatt fuq skala kbira, makkinarju ta 'rfigħ u trasport, tagħmir metallurġiku, tagħmir tal-minjieri u makkinarju tal-kostruzzjoni.

Ibgħat l-inkjesta

Deskrizzjoni

Serje YPZ2 Electro Hydraulic Disc Brake Għall-Krejn

Il-brejk tad-diska elettro-idrawliku huwa prodott avvanzat ta 'prestazzjoni għolja u multi-funzjonali. Għandu funzjonijiet avvanzati bħal bilanċ awtomatiku tad-distanza tad-dahar tal-kuxxinett u kumpens awtomatiku tal-ilbies tal-kuxxinett. Minħabba din il-funzjoni, il-brejk huwa faċli biex jinżamm. Billi żżid diversi swiċċijiet tal-limitu, is-sinjal tal-feedback huwa pprovdut lis-sinjal tal-protezzjoni tal-interlock meħtieġ mill-PLC tal-krejn.

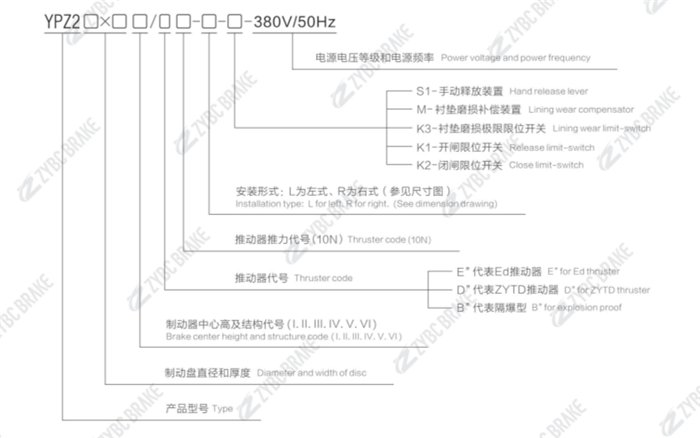

Ordni Mark

YPZ2 IIII Serje El Brejkijiet tad-Diska Ectro-idrawliċi

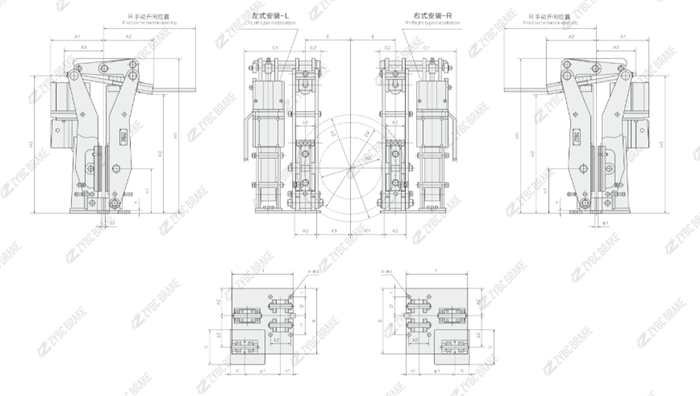

Outline U Dimensjoni Installazzjoni

Dejta teknika u dimensjonijiet tal-brejk tad-diska elettro idrawliku tas-serje YPZ2 I

Tip ta 'thruster	Dimensjonijiet (mm)
	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P2	q		n	C2		R		A1	C1		X	V
Ed 23/5	20	710	515	630	70	18	310	300	230	180	80		120	235		235	80	100		175		160	20		15	75		460		280	297		80	200
Ed 30/5																														277	297		80	197
Ed 50/6																														317	297		97	254
Ed 80/6																														317	297		97	254
Dimensjonijiet Relattivi tad-diska tal-brejk									Data teknika
Dijametru tad-diska	b1		D2	D3	E	K1	S		Thruster										Dijametru tad-Diska													Piż (kg)
																			315		355			400			450		500
315	30	20	235	120	118	58	0.9±0.2		Tip ta 'thruster			Qawwa (W)			Kurrent Reted (A)				Torque massimu tal-brejk µ=0,4
355	30	20	275	160	138	78	0.9±0.2		Ed 23/5			165			0.52				270		320											89
400	30	20	320	205	160	100	0.9±0.2		Ed 30/5			200			0.46				380		440			520								95
450	30	20	370	255	185	125	0.9±0.2		Ed 50/6			210			0.48				645		670			790			910		1000			102
500	30	20	420	305	210	150	0.9±0.2		Ed 80/6			330			1.42				1030		1150			1350			1560		1750			104

Dejta teknika u dimensjonijiet tal-brejk tad-diska elettro idrawliku tas-serje YPZ2 II

Tip ta 'thruster	Dimensjonijiet (mm)
	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P2	q		n	C2		R		A1	C1		X	V
Ed 50/6	35	985		740		870		120		22	375	375	280	130	130		140	275		270	94	165		220		154	24		15	110		730		311	360		97	254
Ed 80/6																																		311	360		97	254
Ed 121/6																																		302	360		120	260
Ed 201/6																																		302	367		120	260
Dimensjonijiet Relattivi tad-diska tal-brejk													Data teknika
Dijametru tad-diska	b1		D2		D3		E		K1		S		Thruster										Dijametru tad-Diska													Piż (kg)
																							450		500			560			630		710
450	30		350		180		175		105		0.9±0.2		Tip ta 'thruster			Qawwa (W)			Kurrent Reted (A)				Max. Torque tal-brejk µ=0,4 (Nm)
500	30		400		230		200		130		0.9±0.2		Ed 50/6			210			0.48				1025		1175			1350								178
560	30		460		290		230		160		0.9±0.2		Ed 80/6			330			1.42				1720		1965			2260			2605					179
630	30		530		360		265		195		0.9±0.2		Ed 121/6			330			1.44				2700		3085			3550			4090		4665			194
710	30		610		440		305		230		0.9±0.2		Ed 201/6			450			1.45				4195		4790			5510			6350		7310			194

Dejta teknika u dimensjonijiet tal-brejk tad-diska elettro idrawliku tas-serje YPZ2 III

Tip ta 'thruster	Dimensjonijiet (mm)
	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P		q	n		C2		R	A1		C1		X	V
Ed 121/6	35	1170		910		1045		120		27	415	460	370	180	180		160	305		310	110	215		228		206		30	20		120		735	354		394		120	260
Ed 201/6																																		354		394		120	260
Ed 301/6																																		354		394		120	260
Dimensjonijiet Relattivi tad-diska tal-brejk													Data teknika
Dijametru tad-diska	b1		D2		D3		E		K1		S		Thruste										Dijametru tad-Diska														Piż (kg)
																							630		710		800			900		1000			1250
630	30		500		310		250		170		1.0±0.3		Tip ta 'thruster			Qawwa (W)			Kurrent Reted (A)				Max. Torque tal-brejk µ=0,4 (Nm)
710	30		580		390		290		210		1.0±0.3		Ed 121/6			330			1.44				3750		4500		5000			5600							294
800	30		670		480		335		255		1.0±0.3		Ed 201/6			450			1.45				6305		7315		8450			9710		10970					294
900	30		770		580		385		305		1.0±0.3		Ed 301/6			550			1.46				9170		10640		12290			14120		15960			20540		295
1000	30		870		680		435		355		1.0±0.3
1250	30		1120		930		560		480		1.0±0.3

Prodott:

Electro Hydraulic Disc Brake For Crane

Electro Hydraulic Disc Brake

Applikazzjoni:

Two Electro-hydraulic Disc Brake for high speed shaft work

Żewġ freni tad-diska elettro idrawliċi għal xogħol tax-xaft b'veloċità għolja

Fuqna:

Electromagnetic DC Drum Brake Factory

Zhongyuan Brake huwa fornitur professjonali ta 'brejkijiet industrijali. Il-prodotti personalizzati tagħna jintużaw prinċipalment fl-oqsma tas-siment, azzar, baċiri, vinċijiet, conveyors belt, lokomottivi, krejnijiet gantry, krejnijiet tat-torri, krejnijiet tal-pont, krejnijiet tal-jib u krejnijiet tal-pont.

Nitolbok li tħossok liberu li tibgħatilna r-rekwiżiti tiegħek, u aħna nikkonfermaw għalik kemm jista 'jkun malajr.

It-tags Popolari: brejk diska elettro idrawliku għall-krejn, iċ-Ċina, manifatturi, fornitur, fabbrika, personalizzati
