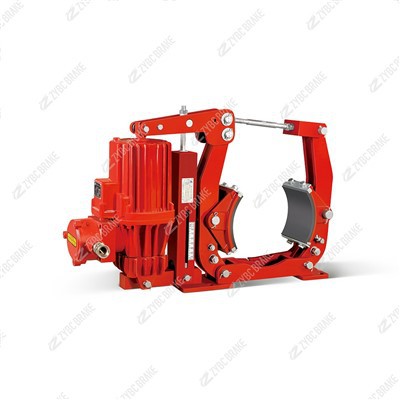

Ywz4-500/E121 Kwalità Għolja Drum Brake Għall-Krejn

Il-YWZ4-500/E121huwa brejk tat-tanbur elettro-idrawliku ta' grad premium, industrijali-idrawliku speċifikament iddisinjat għal applikazzjonijiet ta' krejnijiet heavy-duty (eż., krejnijiet overhead, krejnijiet gantry, krejnijiet tat-torri, u krejnijiet tal-kontejners tal-port). Tintegra teknoloġija robusta tal-ibbrejkjar tanbur ma' thruster elettro-idrawliku E121 ta' prestazzjoni għolja biex jagħti kontroll affidabbli tat-tagħbija, waqfien ta' emerġenza, u żamma statika tat-tagħbija-kritika biex tiġi żgurata s-sikurezza u l-effiċjenza operattiva f'operazzjonijiet tal-krejn ta'{-tagħbija,-intensità għolja. Hawn taħt hawn tqassim dettaljat tal-interpretazzjoni tal-mudell tiegħu, l-istruttura ewlenija, il-prinċipju tax-xogħol, il-karatteristiċi ewlenin, il-vantaġġi speċifiċi tal-krejn-, u l-ispeċifikazzjonijiet tekniċi:

1. Interpretazzjoni tal-Mudell: Ywz4-500/E121

Il-kodiċi tal-mudell jaderixxi mal-istandards industrijali globali għall-brejkijiet tanbur elettro-idrawliċi, b'kull segment jiddefinixxi b'mod ċar parametri tekniċi kritiċi-essenzjali għat-tqabbil tat-tagħmir tal-krejn u l-għażla tal-prestazzjoni:

YWZ: Kodiċi tal-kategorija tal-prodott universali għal "brejk tanbur elettro-idrawliku" (Y=attwazzjoni idrawlika, struttura tal-ibbrejkjar stil W {= tanbur-, sors ta 'enerġija mmexxija minn Z=Elettro-).

4: Identifikatur tas-serje tad-disinn, li jirrappreżenta r-raba'-iterazzjoni tal-familja tal-brejk YWZ. Din is-serje għandha riġidità strutturali ottimizzata, dissipazzjoni mtejba tas-sħana, u kompatibilità mtejba ma 'sistemi moderni ta' drive tal-krejn (vs. serje YWZ1/2/3 preċedenti).

500: Dijametru nominali tal-tanbur tal-brejk(f'millimetri). Dan ifisser li l-brejk huwa apposta-mibni biex jitqabbel ma' xaftijiet tas-sewqan tal-krejn mgħammra bi tnabar ta' dijametru ta' 500mm--dimensjoni ewlenija li tiddetermina direttament it-torque tal-brejk massimu tal-brejk u l-kapaċità tal-immaniġġjar tat-tagħbija-.

E121: Denominazzjoni għall-thruster elettro-idrawliku integrat. L-E121 huwa thruster ta'-qawwa għolja (konswetudini-imqabbel mal-brejk YWZ4-500) li jikkonverti l-enerġija elettrika f'forza idrawlika biex issuq l-ingaġġ/rilaxx tal-brejk, li jiżgura prestazzjoni konsistenti taħt tagħbijiet tqal tal-krejn.

2. Struttura tal-qalba u Krejn-Disinn Speċifiku

Il-YWZ4-500/E121 għandu disinn robust u modulari mfassal għall-ħtiġijiet tat-tħaddim tal-krejn, b'erba' sottosistemi kritiċi li jaħdmu flimkien:

2.1 1. E121 Elettro-Thruster Idrawliku (Power Core)

Bħala l-"magna" tal-brejk, it-thruster E121 huwa mfassal għal affidabilità għolja fiċ-ċikli tal-krejn:

Konverżjoni tal-Enerġija: Mgħammar b'mutur industrijali ta '380V AC (50Hz) (qawwa nominali ~ 1.1 kW) li jmexxi pompa idrawlika interna. Jikkonverti l-input elettriku fi pressjoni idrawlika stabbli (sa 12 MPa) biex tħaddem il-brejk.

Kamra Idrawlika Ssiġillata: Ċilindru idrawliku li jipprova t-tnixxija-b'siġilli reżistenti għal-temperatura-għoli (materjal FKM) jipprevjeni t-tnixxija taż-żejt-kritika għal applikazzjonijiet ta' krejnijiet fuq l-għoli fejn it-taqtir ta' fluwidu jista' jagħmel ħsara lit-tagħmir jew joħloq perikli għas-sigurtà.

Rispons Mgħaġġel: It-thruster jikseb attwazzjoni sħiħa (estensjoni/retrazzjoni) f'Inqas minn jew ugwali għal 0.8 sekondi, li jippermetti l-ingaġġ tal-brejkijiet malajr waqt waqfiet ta 'emerġenza (eż., meta krejn jiskopri veloċità żejda).

2.2 2. Assemblaġġ tal-Ibbrejkjar tanbur

Ottimizzata għal tnabar ta' dijametru ta' 500mm-, din is-subsistema tiżgura forza tal-ibbrejkjar qawwija u uniformi:

Żraben tal-brejk u Kisi tal-frizzjoni: Żewġ żraben tal-brejkijiet 弧形 (arkwati) (magħmula minn ħadid duttili QT450 għar-reżistenza għall-impatt) miksija b'materjal ta' frizzjoni speċifiku tal-krejn-(kompost semi-metalliku). Il-materjal joffri koeffiċjent ta 'frizzjoni għoli (μ Akbar minn jew ugwali għal 0.45), reżistenza għal temperaturi għoljin (sa 350 grad ), u xedd baxx-kritiku biex jiflaħ ibbrejkjar frekwenti waqt ċikli ta' rfigħ / tnaqqis tal-krejn.

Mekkaniżmu ta' Appoġġ taż-Żraben: Sistema ta 'lieva rinfurzata li tqassam il-pressjoni b'mod uniformi mal-kisi tal-frizzjoni, li tiżgura kuntatt sħiħ mat-tanbur ta' 500mm. Dan jelimina l-ilbies irregolari u jipprevjeni "hot spots" (tisħin żejjed lokalizzat) li jistgħu jiddegradaw il-prestazzjoni tal-ibbrejkjar.

2.3 3. Falli-Mekkaniżmu tar-Rebbiegħa Sikura

Karatteristika mhux-negozjabbli għas-sikurezza tal-krejn, dan il-mekkaniżmu jiżgura s-sigurtà tat-tagħbija waqt nuqqas ta' enerġija:

Molol ta' Ritorn ta'-Tensjoni Għolja: Molol tal-kompressjoni tal-azzar tal-manganiż-multipli (ikkalibrati għal forza ta' 8-10 kN) jinsabu fil-bażi tal-brejk. Meta t-thruster jitlef il-qawwa (eż., qtugħ tal-enerġija tal-krejn), il-molol jespandu malajr, u jiġbdu ż-żraben tal-brejk f'kuntatt strett mat-tanbur li jillokkja d-drajv tax-xaft tal-krejn u jżommu t-tagħbija f'postha.

2.4 4. Komponenti ta' Aġġustament u Protezzjoni

Brake Gap Adjusters: Vireg bil-kamin u skorfini jippermettu lill-operaturi biex jirfinaw-l-ispazju bejn il-kisi tal-frizzjoni u t-tanbur (distakk inizjali ottimali: 0.4-0.6mm). Dan jikkumpensa għall-użu tal-kisi matul iż-żmien, u jżomm it-torque tal-ibbrejkjar konsistenti mingħajr iż-żarmar frekwenti.

Kontra l-{0}}Djar tal-Korrużjoni: Il-kisi ta 'barra tal-brejk u l-komponenti tal-lieva huma miksija b'reżina epoxy (ħxuna akbar minn jew ugwali għal 80μm) biex jirreżistu t-trab, l-umdità u l-ilma mielaħ-adattat għal ambjenti ta' ġewwa (krejnijiet tal-fabbrika) u barra (krejnijiet tal-port/gantry).

Ilbes Indikatur: Gauge tal-ilbies mekkaniku mhux obbligatorju (jew sensor tal-prossimità) javża lill-operaturi meta l-kisi tal-frizzjoni jilħqu l-ħxuna minima tagħhom (Inqas minn jew ugwali għal 5mm), jipprevjenu l-kuntatt tal-metall-għall--metal bejn iż-żraben u t-tanbur (kawża ewlenija ta 'ħsara fit-tanbur fil-krejnijiet).

3. Prinċipju ta 'Ħidma (Ċiklu ta' Operazzjoni tal-Krejn)

Il-YWZ4-500/E121 jopera fi tliet stati ewlenin biex jappoġġja l-funzjonalità tal-krejn sigur:

3.1 1. Ħruġ tal-Brejk (Irfigħ/Tniżla/Vjaġġar tal-Krejn)

Meta s-sistema ta 'kontroll tal-krejn (eż., PLC jew console tal-operatur) tibgħat sinjal ta' "bidu" (eż., irfigħ ta 'tagħbija), it-thruster E121 jirċievi enerġija elettrika.

Il-mutur tat-thruster isuq il-pompa idrawlika, u jżid il-pressjoni fil-kamra idrawlika. Din il-pressjoni timbotta pistun u virga tal-imbotta, u tegħleb it-tensjoni tal-molol tar-ritorn.

Il-virga li timbotta taġixxi fuq il-lievi taż-żraben tal-brejk, tiġbed iż-żraben 'il bogħod mit-tanbur ta' 500mm u toħloq vojt żgħir. It-tanbur (konness mal-irfigħ tal-krejn jew ix-xaft tal-ivvjaġġar) idur liberament, li jippermetti moviment bla xkiel tat-tagħbija.

3.2 2. Ingaġġ tal-Brejk (Waqfien Ikkontrollat/Żomm tat-Tagħbija)

Waqfien Ikkontrollat: Biex inaqqas jew iwaqqaf il-krejn (eż., titbaxxa tagħbija fuq l-art), il-provvista tal-enerġija tat-thruster titnaqqas. Il-pressjoni idrawlika tinżel, u l-molol tar-ritorn jibdew jespandu-imbuttaw iż-żraben tal-brejk kontra t-tanbur li jdur.

Ġenerazzjoni tal-frizzjoni: Il-kisi tal-frizzjoni jiġġeneraw torque tal-ibbrejkjar (tipikament 2,500-3,500 N·m għal dan il-mudell), deċelerazzjoni tat-tanbur b'rata kkontrollata (Inqas minn jew ugwali għal 1.2 sekondi taħt it-tagħbija nominali tal-krejn) biex tevita tbandil jew xokk tat-tagħbija.

Żamma ta' Tagħbija Statika: Meta l-krejn jissospendi tagħbija f'nofs l--arja (eż., waqt it-trasferiment tal-materjal), il-qawwa tat-thruster tinqata 'għal ~ 30% tal-produzzjoni nominali. Il-molol jingaġġaw parzjalment il-brejk, billi japplikaw torque biss biżżejjed biex iżommu t-tagħbija b'mod sigur-anke jekk is-sistema prinċipali tas-sewqan tal-krejn tfalli.

3.3 3. Ibbrejkjar ta' Emerġenza (Nuqqas ta' Enerġija/Veloċità Eċċessiva)

F'każ ta 'telf ta' enerġija f'daqqa (eż., qtugħ tal-grilja) jew veloċità eċċessiva tal-krejn (skoperta minn swiċċ ta 'veloċità eċċessiva), it-thruster E121 jitlef l-enerġija kollha istantanjament.

Il-molol tar-ritorn jespandu bis-sħiħ fi żmien millisekondi, slamming-żraben tal-brejk kontra t-tanbur. It-torque tal-ibbrejkjar jilħaq il-quċċata tal-kapaċità massima, jissakkar ix-xaft u jwaqqaf il-krejn fi żmien Inqas minn jew ugwali għal 0.9 sekondi-li jipprevjeni t-twaqqigħ tat-tagħbija, it-tagħmir maħruba, jew il-ħabtiet.

4. Karatteristiċi Ewlenin u Krejn-Vantaġġi Speċifiċi

Il-YWZ4-500/E121 huwa ddisinjat biex jindirizza l-isfidi uniċi tat-tħaddim tal-krejn, b'vantaġġi li jiddistingwuh mill-brejkijiet tat-tanbur standard:

4.1 1. Kapaċità Għolja ta' Tagħbija għal Krejnijiet Tqil

B'dijametru tanbur ta '500mm u thruster E121, jagħti torque tal-ibbrejkjar adattat għalKrejnijiet ta '20-100 tunnellata-biex tagħmilha ideali għal applikazzjonijiet ta' l-industrija-tqal (eż., krejnijiet tal-faħna tal-azzar li jerfgħu kojls, krejnijiet tal-port li jimmaniġġjaw kontenituri).

4.2 2. Reżistenza għas-Sħana għall-Ibbrejkjar Frekwenti

Iċ-ċikli tal-irfigħ/t-tnaqqis tal-krejn jiġġeneraw sħana sinifikanti; il-kisi tal-frizzjoni tal-brejk (heat-reżistenti sa 350 grad) u d-disinn tat-tanbur b'ventilazzjoni jxerrdu s-sħana malajr, u jipprevjenu l-fade tal-brejk (telf ta 'frizzjoni minħabba sħana żejda) waqt użu kontinwu.

4.3 3. Reżistenza għall-Vibrazzjoni

L-ivvjaġġar tal-krejn (eż., krejnijiet overhead li jimxu tul il-binarji) jikkawża vibrazzjoni- is-sistema tal-lieva rinfurzata tal-brejk u qfieli kontra-laxkar (boltijiet eżagonali ISO 4017 bil-washers tal-lock) jiżguraw li l-komponenti jibqgħu mwaħħlin, u jevitaw degradazzjoni tal-prestazzjoni jew ħsara fil-komponent.

4.4 4. Manutenzjoni Faċli għal Krejnijiet Overhead

Il-manutenzjoni tal-krejn overhead tieħu ħin-; id-disinn modulari tal-brejk jippermetti sostituzzjoni ta 'malajr tal-kisi tal-frizzjoni (l-ebda ħtieġa li jiġi żarmat il-brejk kollu) u aċċess faċli għall-thruster E121 għal kontrolli taż-żejt-li jnaqqas il-ħin ta' waqfien tal-krejn.

4.5 5. Konformità mal-Istandards tas-Sigurtà tal-Krejnijiet

Jissodisfa r-regolamenti globali tas-sikurezza tal-krejnijiet (eż. ISO 4301-1 għall-brejkijiet tal-krejnijiet, GB/T 6333-2019 għall-istandards tal-krejnijiet Ċiniżi) u huwa ċċertifikat CE li jiżgura kompatibilità ma 'krejnijiet manifatturati skont standards internazzjonali (eż. Konecranes, Liebherr, Sany).

5. Applikazzjonijiet Tipiċi tal-Krejnijiet

Il-YWZ4-500/E121 huwa għan-mibni għal krejnijiet f'xenarji ta' industrija tqila, inklużi:

Krejnijiet li jivvjaġġaw fl-għoli: Użat f'imtieħen tal-azzar, fabbriki tal-karozzi, u mħażen biex jikkontrollaw mekkaniżmi ta 'rfigħ għal tagħbijiet tqal (eż., partijiet tal-makkinarju, travi tal-azzar).

Krejnijiet Gantry: Applikat għal btieħi tal-port, siti ta 'kostruzzjoni, u terminals tal-kontejners-jiflaħ kundizzjonijiet ta' barra (xita, trab, sprej tal-melħ) waqt li jkunu qed ibbrejkjaw kontenituri ta '50-100 tunnellata.

Krejnijiet tat-Torri: Użat f'-kostruzzjoni għolja biex iżżomm u tqiegħed il-konkrit, l-azzar, u l-materjali tal-bini-billi sserraħ fuq il-mekkaniżmu tar-rebbiegħa sikur-faal biex jipprevjeni t-tnaqqis tat-tagħbija waqt qtugħ tad-dawl.

Mine Hoist Cranes: Adattat għat-tħaffir taħt l-art (b'titjib fakultattiv tal--prova tat-trab) biex jerfa' minerali jew tagħmir-li jirreżisti ambjenti ħorox tal-minjieri.

6. Speċifikazzjonijiet Tekniċi (Klassifikazzjonijiet Tipiċi)

Parametru	Speċifikazzjoni (YWZ4-500/E121)
Tip ta' brejk	Brejk tanbur elettro-idrawliku
Dijametru tad-Drum tal-Brejk	500 mm
Mudell ta' Thruster Imqabbel	E121
Provvista tal-Enerġija tal-Thruster	380V AC (50Hz) / 440V AC (60Hz, mhux obbligatorju)
Qawwa Rated Thruster	~ 1.1 kW
Torque tal-Ibbrejkjar Rated	2,500-3,500 N·m (aġġustabbli)
Veloċità Massima tad-Drum	300 RPM
Materjal tal-kisi tal-frizzjoni	Kompost semi-metalliku
Ħajja tas-Servizz tal-kisi	Iktar minn jew ugwali għal 8,000 siegħa ta' xogħol (ċiklu tal-krejn)
Firxa tat-Temperatura Operattiva	-20 grad sa 80 grad
Klassi ta' Protezzjoni (Thruster)	IP54 (prova ta' trab, prova ta' titjir)
Klassi ta' Protezzjoni (Brejk)	IP65
Tip ta 'Immuntar	Flanġ-immuntat (ISO 6431)
Piż	~ 180-220 kg (bi thruster)
