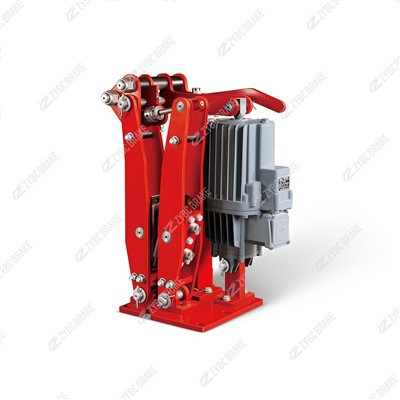

Serje YP Brejkijiet tad-Diska Elettro-idrawliċi YP1-800-450*20



Il-YP1-800-450 × 20 hija qalba tal-brejk-heafe-safe għal sigurtà fuq skala kbira tal-makkinarju, li tiddependi fuqrebbiegħa-ibbrejkjar + rilaxx elettro-idrawlikugħal output ta' torque ultra-għoli u protezzjoni affidabbli. Hawn taħt hawn il-prinċipju tax-xogħol dettaljat tiegħu u l-applikazzjonijiet tipiċi:

1. Prinċipju ta 'Ħidma

Jopera fuq disinn -sikur- li jipprijoritizza l-ibbrejkjar awtomatiku fil-ħsarat filwaqt li jippermetti rilaxx bla xkiel għal tħaddim normali, bi tliet stati ewlenin:

1.1 Ingaġġ tal-Break (Stat ta' Sigurtà Default)

Meta l-makkinarju jkun stazzjonarju, mitfi, jew fil-mod ta 'emerġenza, molol interni tad-diska ta'-tensjoni għolja 60Si2MnA jespandu 'l barra.

Il-forza tar-rebbiegħa (400–500 kN) timbotta l-pads tal-frizzjoni b'żewġ naħat-tal-kalibru wieħed biex jorbtu sewwa kontra d-diska tal-brejk b'dijametru ta' 450 mm (ħxuna ta' 20 mm).

Il-frizzjoni bejn il-pads taċ-ċeramika-metalliku u d-diska tal-azzar liga 42CrMo tiġġeneraTorque nominali tal-ibbrejkjar ta' 800 kN·m, iwaqqaf ix-xaft li jdur jew iżżomm tagħbijiet tqal fis-sod.

1.2 Rilaxx tal-Brejk (Stat Operattiv)

Meta l-makkinarju jeħtieġ li jaħdem, l-attwatur elettro-idrawliku integrat (mutur ta '5.5 kW) jiġi attivat, u jikkonverti l-enerġija elettrika fi pressjoni idrawlika ta' 18–25 MPa.

L-imbottatura idrawlika tegħleb il-forza tar-rebbiegħa tad-diska, billi tirtira l-pistun tal-kaliper u l-pads biex toħloq spazju ta '0.5–1.0 mm bejn il-pads u d-diska.

Id-diska ddur liberament max-xaft tal-makkinarju, li tippermetti tħaddim normali (eż., irfigħ tal-krejn, moviment tal-conveyor) mingħajr frizzjoni tat-tkaxkir.

1.3 Rispons ta' Emerġenza (Stat ta' Ħtija)

F'telf ta 'enerġija, tnixxija idrawlika, jew għeluq ta' emerġenza, il-pressjoni tal-attwatur tinħela istantanjament.

Il-molol tad-diska rebound ġewwaInqas minn jew ugwali għal 0.25 sekondi, issuq il-pads biex jerġa'-ikklampja d-diska-ingaġġa t-torque tal-ibbrejkjar sħiħ biex iwaqqaf il-makkinarju immedjatament u tevita inċidenti katastrofiċi.

Appoġġ tad-Disinn Ewlenin għall-Prinċipju tax-Xogħol

Aġġustatur Awtomatiku Ilbes: Tikkumpensa għall-użu tal-kuxxinett (sa 15 mm) biex iżżomm spazju ħieles konsistenti, u tiżgura output ta 'torque stabbli.

Distribuzzjoni tal-Forza Uniformi: L-ikklampjar ta'-kalibru doppju-wieħed jevita t-tgħawwiġ tad-diska, u jestendi l-ħajja tas-servizz tad-diska.

Stabbiltà Termali Għolja: Erja kbira tas-superfiċje tad-diska u pads-reżistenti għas-sħana (sa 650 grad ) jipprevjenu t-tgħib termali waqt ibbrejkjar ta'-frekwenza għolja.

2. Applikazzjonijiet Tipiċi

Iddisinjat għal800–2500 tunnellata -makkinarju tqilf'ambjenti industrijali ħorox, l-applikazzjonijiet tagħha jiffokaw fuq xenarji ta' sikurezza-kritiċi li jeħtieġu torque u affidabilità għolja:

2.1 Industrija tal-Minjieri

Paranki Kbar tal-Minjieri: Taħt l-art/fuq -paranki tal-minerali tal-art (kapaċità ta 'tagħbija ta' 50–100 tunnellata) - jipprovdi bbrejkjar ta 'emerġenza u żamma tat-tagħbija statika waqt qtugħ tad-dawl, jifilħu ambjenti ta' mini trab u umdi.

Ċineg -Twal Inklinati: Ċineg tal-faħam, tal-ħadid mhux maħdum jew tal-ġebla tal-franka (faxxa tal-frekwenza Akbar minn jew ugwali għal 1200 mm, inklinazzjoni Inqas minn jew ugwali għal 30 grad ) - jieqaf malajr waqt l-imblukkar biex jiġi evitat it-tiċrit taċ-ċinturin jew it-tixrid tal-materjal.

2.2 Makkinarju tal-Port

Vapur-lix--Xatt (STS) u Krejnijiet Gantry: Immaniġġja tagħbijiet ta 'kontejners ta' 80–120 tunnellata - jiżgura ibbrejkjar stabbli waqt il-pożizzjonament u ż-żamma kontra r-riħ meta pparkjat, jirreżisti l-isprej tal-melħ kostali (protezzjoni IP66).

Stacker-Reclaimers: Tagħmir kbir għall-immaniġġjar tal-materjal bl-ingrossa fil-portijiet/barrieri - jadatta għal ċikli ta' start-frekwenza għolja-waqfien u trab tqil.

2.3 Industrija Metallurġika

Steel Mill Main Drives: Ix-xaftijiet ewlenin tal-mitħna tal-irrumblar bis-sħana u l-karozzi kbar tat-trasferiment tal-kuċċa - jifilħu temperaturi ambjentali sa 120 grad, u jiżguraw pożizzjonament preċiż tal-kuċċarini tal-azzar imdewweb.

Apparat għat-Tidwib tal-Metall Mhux -Ferrous: Crushers kbar tal-minerali u miksers tat-trab - jirreżistu t-trab industrijali u temperaturi għoljin filwaqt li jżommu bbrejkjar affidabbli.

2.4 Ċineg u Vinċijiet -Tqil

Ċineg tal-Impjant tal-Enerġija/Barriera: Il-conveyors tal-materjal bl-ingrossa (faħam, minerali) b'tagħbija akbar minn jew ugwali għal 500 tunnellata - jieqaf bla xkiel biex jipprevjeni ħsara fit-tagħmir minn impatt inerzjali.

Vinċijiet tqal: Vinċijiet elettriċi ta '50–100 tunnellata f'siti ta' kostruzzjoni/tagħmir awżiljarju offshore - jipprovdi żamma tat-tagħbija waqt l-irfigħ u waqfien ta 'emerġenza biex jipprevjeni ż-żlieq tat-tagħbija.
