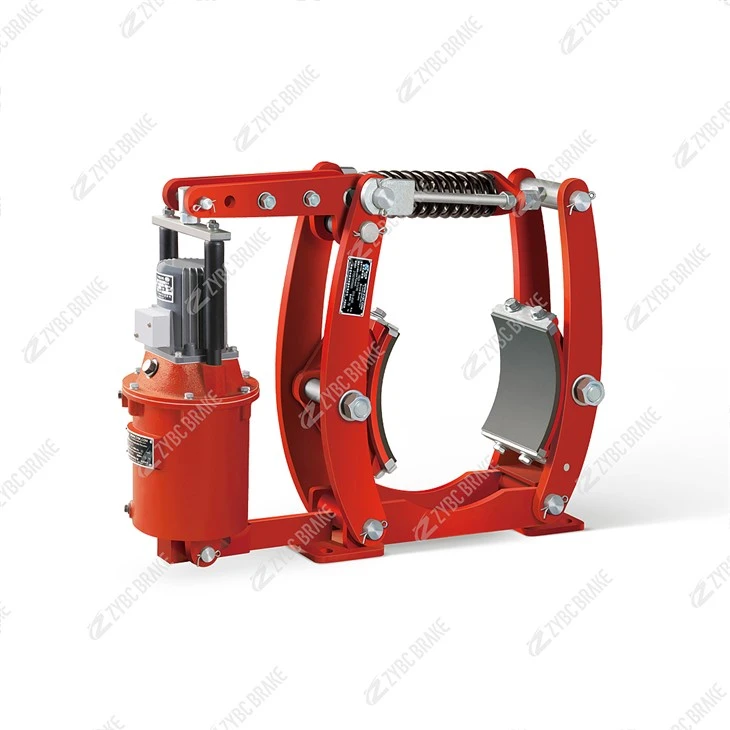

YWZ4-A Serje Drum Brejk YWZ4-160/18A





1. Interpretazzjoni tal-Mudell & Funzjoni tal-Qofol

Il-kodiċi tal-mudell tal-YWZ4-160/18A jirrifletti direttament l-orjentazzjoni tad-disinn tiegħu, il-komponenti li jaqblu, u l-ambitu tal-prestazzjoni, li jippermetti tqabbil ta 'tagħmir ta' malajr:

Segment Mudell	Tifsira
YWZ4-A	Serje mtejba tal-Brejk tan-Drum tar-4-Ġenerazzjoni ("A"=struttura ottimizzata għal riġidità/reżistenza għall-korrużjoni)
160	Dijametru tat-tanbur tal-brejk: 160 mm (tanbur ta' daqs-medju għal tagħbijiet ħfief-sa-medji)
18A	Impulsatur elettro-idrawliku imqabbel: mudell ED18/6 ("A"=iddedikat għall-kompatibilità tas-serje YWZ4-A)

Il-funzjonijiet ewlenin tiegħu jiffokaw fuq is-sikurezza u l-kontroll għal makkinarju ta' dazju medju, li jallinjaw mal-ħtiġijiet tal-ibbrejkjar industrijali:

Ibbrejkjar ta' Rutina: Inaqqas jew iwaqqaf il-makkinarju bla xkiel waqt it-tħaddim normali, jadatta għal ċikli ta' xogħol kontinwi intermittenti (S3-60%) jew għal żmien qasir.

Waqfien ta' Emerġenza: Tinvolvi ruħha malajr f'telf ta 'enerġija, nuqqas ta' thruster, jew veloċità żejda (Akbar minn jew ugwali għal 110% tal-veloċità nominali) biex tevita li l-makkinarju jinqala 'u jevita tixrid ta' materjal jew ħsara fit-tagħmir.

Żamma ta' Tagħbija Statika: Jiżgura tagħbijiet (eż., merkanzija mgħollija, materjali tal-conveyor) waqt waqfien, manutenzjoni, jew qtugħ tad-dawl, u jiżgura l-ebda moviment aċċidentali tas-sistema mekkanika.

2. Prinċipju ta 'Ħidma

Il-YWZ4-160/18A jopera fuq afail-prinċipju sikur (forza tar-rebbiegħa għall-ibbrejkjar, imbottatura elettro-idrawlika għar-rilaxx), li tiżgura sigurtà inerenti anki jekk is-sistema ta 'attwazzjoni ma taħdimx ħażin. Iċ-ċiklu tax-xogħol tiegħu jikkonsisti fi tliet stati ewlenin:

2.1 Ingaġġ tal-brejk (Stat ta' Sigurtà)

Meta l-makkinarju jkun stazzjonarju, fil-mod ta 'emerġenza, jew mitfi, molol interni ta' kompressjoni ta' tensjoni għolja-(azzar 65Mn) jespandu 'l barra.

Il-forza tar-rebbiegħa timbotta żewġ żraben tal-brejk b'forma ta' ark- biex jitbandal 'il barra, u tagħfas il-pads tal-frizzjoni (imwaħħla mal-żraben) sewwa mal-ħajt ta' ġewwa tat-tanbur tal-brejk li jdur.

Il-frizzjoni bejn il-pads u t-tanbur tiġġenera torque tal-ibbrejkjar stabbli (180–280 N·m), li jirreżisti r-rotazzjoni tat-tanbur u eventwalment iwaqqaf ix-xaft mekkaniku konness-jew iżżommu f'pożizzjoni stazzjonarja.

2.2 Rilaxx tal-Brejk (Stat Operattiv)

Meta l-makkinarju jeħtieġ li jibda, it-thruster elettro-idrawliku ED18/6 imqabbel jiġi attivat. It-thruster jikkonverti l-enerġija elettrika fi spinta idrawlika lineari (180 N).

Din l-ispinta tiġbed il-mekkaniżmu tal-lieva integrata, tikkompressa l-molol interni u tirtira l-żraben tal-brejk 'l ġewwa. Jinħoloq spazju ta' 0.3–0.6 mm bejn il-pads tal-frizzjoni u t-tanbur.

It-tanbur tal-brejk imbagħad idur liberament max-xaft mekkaniku, li jippermetti li l-makkinarju jaħdem b'mod normali (eż., moviment tal-conveyor, irfigħ tal-parank).

2.3 Rispons ta' Emerġenza (Stat ta' Ħtija)

Fil-każ ta 'telf ta' enerġija, tnixxija taż-żejt tal-thruster, jew sinjali ta 'għeluq ta' emerġenza, l-ispinta tal-thruster tinħela istantanjament.

Il-molol ikkompressat jirritornaw fi żmien Inqas minn jew ugwali għal 0.4 sekondi, u jsuqu ż-żraben tal-brejk biex jerġgħu jolqtu t-tanbur-li jingaġġaw il-brejk malajr biex iwaqqfu l-makkinarju u jeliminaw il-perikli għas-sigurtà.

3. Struttura Ewlenija u Komponenti Ewlenin

Il-YWZ4-160/18A għandu disinn modulari ottimizzat b'erba' sottosistemi kritiċi, li jibbilanċjaw id-durabilità, il-manutenzjoni u l-prestazzjoni:

3.1 Assemblaġġ tad-Drum tal-Brejk u taż-Żarbun (Qalba tal-Frizzjoni)

Tanbur tal-Brejk: 160 mm f'dijametru, magħmul minn ħadid fondut griż HT250 (qawwa ogħla minn HT200) b'wiċċ ta 'ġewwa mkessaħ (ebusija HB 200–240). Dan jiżgura reżistenza għall-ilbies u dissipazzjoni tas-sħana, u jevita d-deformazzjoni termali waqt ibbrejkjar ta '-frekwenza għolja. Huwa mmuntat fuq ix-xaft mekkaniku permezz ta 'keyway u ġewż tal-qfil.

Żraben tal-Brejk: Żewġ żraben tal-azzar Q235 b'forma ta' ark-(ħxuna: 8–10 mm) bi truf rinfurzati biex jipprevjenu d-deformazzjoni taħt il-forza tar-rebbiegħa. Kull żarbun huwa miksi b'reżina-kuxxinett ta 'frizzjoni kompost taċ-ċeramika (ħxuna: 12 mm), li jista' jiġi installat permezz ta 'irbattar jew inserzjoni (żewġ għażliet għall-konvenjenza tal-utent).

Ċappetta taż-żraben: Ċappetta ta 'l-azzar fondut b'boxxli tar-ram reżistenti għall-ilbies-, li tiżgura tbandil bla xkiel taż-żraben waqt l-ingaġġ/rilaxx u tnaqqas il-frizzjoni-xedd indott.

3.2 Attwazzjoni u Mekkaniżmu tar-Rebbiegħa (Qalba tal-Enerġija)

Imqabbla ED18/6 Elettro-Thruster Idrawliku: Jipprovdi 180 N ta' spinta lineari biex jinħeles il-brejk. Tintegra mutur AC bi tliet fażijiet (380V/50Hz, qawwa: 0.12 kW), pompa idrawlika ċentrifugali, u ċilindru issiġillat. L-adattament tat-"A-tip" tat-thruster jiżgura allinjament perfett mat-tqassim tal-lieva tas-serje YWZ4-A.

Molol tal-kompressjoni: Żewġ molol ta' l-azzar ta'-qawwa għolja ta' 65Mn (dijametru: 12–15 mm) irranġati b'mod simmetriku biex jipprovdu forza ta' kklampjar uniformi (3.5–5.0 kN). Ġewż ta' aġġustament eżagonali fuq is-sedil tar-rebbiegħa jippermetti l-irfinar-tal-preload tar-rebbiegħa biex taġġusta t-torque tal-ibbrejkjar.

Mekkaniżmu tal-Lever Imsaħħaħ: Żewġ lievi ta 'l-azzar (materjal: azzar 45#, ħxuna: 6 mm) b'kustilji ta' rinfurzar iwweldjati, li jiżguraw l-ebda deformazzjoni taħt l-ispinta tal-thruster. Il-pern tal-lieva juża bearing issiġillat biex inaqqas il-frizzjoni u jestendi l-ħajja tas-servizz.

3.3 Komponenti tas-Sigurtà u tal-Kontroll (Kontroll Core)

Swiċċijiet ta' Limitu Doppju: Sensuri tal-pożizzjoni standard-mgħammra (wieħed għal "ingaġġat bis-sħiħ," wieħed għal "rilaxxat għal kollox") bi protezzjoni IP65. Huma jibagħtu sinjali diġitali lill-PLC tal-makkinarju, li jippermettu kontroll interlock-li jiżguraw li l-magna prinċipali tista 'tibda biss meta l-brejk jiġi rilaxxat, u jieqaf immedjatament jekk il-brejk jonqos milli jidħol.

Indikatur Ilbes Pad: Sensor induttiv mhux obbligatorju installat fuq l-appoġġ taż-żraben. Jqajjem allarm meta l-ħxuna tal-kuxxinett tal-frizzjoni titnaqqas għal Inqas minn jew ugwali għal 3 mm, u tfakkar lill-persunal tal-manutenzjoni biex jissostitwixxi l-pads fil-ħin.

Lieva ta' Rilaxx manwali: Lieva mekkanika immuntata fuq iċ-ċilindru tat-thruster. Jippermetti l-irtirar manwali tal-virga tat-thruster waqt it-telf tal-enerġija, li tippermetti manutenzjoni jew reset ta 'emerġenza tal-makkinarju.

3.4 Komponenti ta 'Immuntar u Protezzjoni (Durability Core)

Bażi ta 'Immuntar Aġġustabbli: Bażi tal-azzar (materjal: Q235) bi slots tawwalija (tul: 20 mm) għal aġġustament orizzontali/vertikali ta '±8 mm. Dan jissimplifika l-allinjament mat-tanbur tal-brejk waqt l-installazzjoni fuq-post, anki jekk ikun hemm devjazzjonijiet żgħar fil-pożizzjoni tax-xaft mekkaniku.

Qoxra tal-Ħarsien Ambjentali: Għata tal-folja tal-metall (ħxuna: 1.5 mm) bi protezzjoni IP55, li tipproteġi l-komponenti interni (żraben, molol, lievi) mit-trab, titjir tal-ilma, u debris żgħir. Għal ambjenti ta 'barra jew korrużivi, "kopertura kontra l--korrużjoni" miksija epossi-fakultattiva hija disponibbli.

Kisi kontra-is-sadid: Il-komponenti esterni kollha tal-metall (bażi, lievi, kopertura) huma miksija b'żewġ saffi ta 'reżina epoxy (ħxuna totali: 80-100 μm), jirreżistu s-sadid f'ambjenti umdi (umdità relattiva Inqas minn jew ugwali għal 90%) u jestendu l-ħajja tas-servizz tal-brejk.

4. Karatteristiċi ewlenin u Vantaġġi

Il-YWZ4-160/18A jispikka fost il-brejkijiet tanbur ta' xogħol medju għall-prestazzjoni, is-sikurezza u l-adattabilità ottimizzati tiegħu, b'benefiċċji ewlenin:

4.1 Riġidità Strutturali Mtejba (Vantaġġ tas-Serje A-)

Meta mqabbel mas-serje standard YWZ4, l-istruttura ottimizzata "A-tip" (lievi rinfurzati, pjanċi eħxen taż-żraben, u ċappetti riġidi) tnaqqas id-deformazzjoni taħt torque għoli bi 30%, u tiżgura torque tal-ibbrejkjar stabbli (± 2% tal-valur nominali) anke wara użu fit-tul -.

4.2 Falli-Affidabbiltà Sikura

Id-disinn tal-molla-ingaġġat jelimina r-riskju ta' runaway tal-makkinarju ikkawżat minn telf ta' enerġija jew nuqqas ta' thruster-kritika għall-irfigħ u t-trasport ta' tagħmir fejn inċidenti ta' sikurezza jistgħu jwasslu għal ħsara materjali jew korriment tal-persunal.

4.3 Manutenzjoni Flessibbli & Ħajja twila tal-Pad

Il-pads tal-frizzjoni jappoġġjaw l-installazzjoni kemm irbattuti kif ukoll imdaħħla: pads imdaħħla jistgħu jiġu sostitwiti f'Inqas minn jew ugwali għal 15-il minuta mingħajr ma jiġi żarmat il-korp tal-brejk, filwaqt li pads irbattuti joffru saħħa ta 'twaħħil ogħla għal xenarji ta' ibbrejkjar ta 'frekwenza għolja-.

Raża -pads komposti taċ-ċeramika għandhom rata baxxa ta 'xedd (Inqas minn jew ugwali għal 0.1 mm għal kull 1000 siegħa ta' xogħol) u ħajja ta 'servizz ta' Akbar minn jew ugwali għal 12,000 siegħa ta 'xogħol-50% itwal minn pads tar-reżina tradizzjonali.

4.4 Adattabilità Ambjentali Wiesgħa

Jopera f'firxa ta 'temperatura ta' -20 grad sa +50 grad, kompatibbli mal-biċċa l-kbira tal-ambjenti industrijali ta 'ġewwa u kundizzjonijiet ħfief ta' barra.

Protezzjoni IP55 (standard) u kisi fakultattiv kontra l--korrużjoni jippermettu l-użu fi trab ħafif (eż., workshops tas-siment) jew ambjenti umdi (eż., btieħi tal-loġistika kostali).

4.5 Konformità Standard u Kompatibbiltà

Jaderixxi mal-GB/T 18839 (standard Ċiniż għall-brejkijiet industrijali) u JB/T 6406-2006 (rekwiżiti tekniċi għal brejkijiet tanbur elettro-idrawliċi), li jiżguraw kompatibilità ma 'tagħmir mekkaniku domestiku u internazzjonali.

It-thruster ED18/6 huwa mudell universali, li jagħmel is-sostituzzjoni faċli u jnaqqas l-ispejjeż tal-manutenzjoni (l-ebda ħtieġa għal komponenti tad-dwana).

5. Applikazzjonijiet Tipiċi

Il-YWZ4-160/18A huwa użat ħafna f'xenarji industrijali ta' xogħol medju li jeħtieġu kontroll affidabbli ta' brejkijiet u sikurezza:

5.1 Tagħmir ta 'Rfigħ & Irfigħ ħafif

Krejnijiet Żgħar: Krejnijiet Jib (Inqas minn jew ugwali għal 10 tunnellati) u mini krejnijiet gantry f'workshops, mħażen, u siti ta 'kostruzzjoni-li jipprovdu ibbrejkjar stabbli waqt l-irfigħ u ż-żamma tat-tagħbija, li jiżguraw pożizzjonament preċiż tal-merkanzija.

Vinċijiet elettriċi: Vinċijiet medji (1–5 tunnellati) għall-irfigħ ta' partijiet żgħar tal-makkinarju, materjali tal-bini, jew pakketti tal-loġistika-li jipprevjenu ż-żlieq tat-tagħbija waqt l-għeluq.

5.2 Sistemi ta' Ġarr u Immaniġġjar tal-Materjal

Ċineg Ċinturin Dawl: Belt conveyors (bandwidth 500–800 mm) f'impjanti tal-ipproċessar tal-ikel, fabbriki tal-elettronika, u stazzjonijiet tat-taħlit tas-siment-speċjalment conveyors inklinati (Inqas minn jew ugwali għal 20 grad), fejn il-brejk jipprevjeni backflow tal-materjal waqt waqfiet.

Ċineg tar-rombli: Ċineg tar-rombli-heavy duty għal pallets tal-injam jew kontenituri tal-metall f'ċentri tal-loġistika-li jippermettu kontroll segmentali tal-bidu/waqfien tal-conveyor biex jiġi evitat l-istivar tal-materjal.

5.3 Makkinarju Industrijali Ġenerali

Gearboxes Żgħar u Pompi: Gearboxes awżiljarji għal makkinarju tat-tessuti, presses tal-istampar, u pompi tat-trattament tal-ilma-li jipprovdu bbrejkjar ta' malajr biex iwaqqfu t-tagħmir fiż-żmien meħtieġ u jevitaw żbalji fil-proċess.

Tagħmir Awżiljarju Metallurġiku: Crushers tal-minerali fuq skala żgħira-u miksers tat-trab f'minjieri tal-metall mhux-ferrous-jiflaħ trab ħafif u jiżgura għeluq sikur waqt il-manutenzjoni.

5.4 Applikazzjonijiet Speċjali għall-Ambjent (Mhux obbligatorju)

Ambjenti Splussivi: Mudell mhux obbligatorju ta' prova ta' splużjoni-(Exd IIB T4 Ga) għal workshops kimiċi jew żoni ħfief tal-minjieri b'gassijiet li jaqbdu-bl-użu ta' thrusters-isplużjonijiet u komponenti elettriċi ssiġillati biex jiġu eliminati r-riskji ta' tqabbid.

Ambjenti Imxarrab ta' Barra: Mudell mhux obbligatorju kontra l--korrużjoni (bi 304 qfieli tal-istainless steel u siġilli EPDM) għal btieħi tal-loġistika kostali jew żoni ta 'ħażna barra-li jirreżistu l-isprej tal-melħ u l-erożjoni tax-xita.
